Redefina os pontos para uma localização ou operação arbitrária para obter a forma que precise.
- No navegador, expanda o fio 2207, clique com o botão direito no segundo ponto de trabalho que criou e, a seguir, selecione Redefinir ponto do menu de contexto.
- Na janela de desenho, pare o cursor perto da guia no contorno como exibido. Uma dica de ferramentas exibe o valor de deslocamento para o ponto.
- Na janela de desenho, clique com o botão direito (não no ponto) e selecione Editar deslocamento do menu de contexto. A seguir, insira 0,200 e clique em OK para alterar o deslocamento.

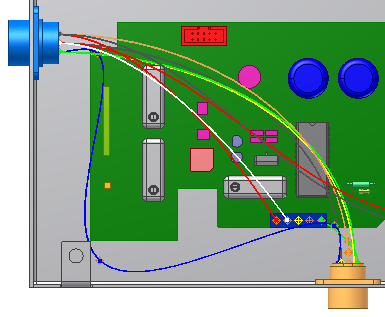

- Clique no ponto na localização mostrada para criar um ponto deslocado em relação a face do contorno. O fio recalcula.
- No navegador ou na janela de desenho, clique com o botão no terceiro ponto de trabalho criado e, a seguir, selecione Mover/Girar 3D.

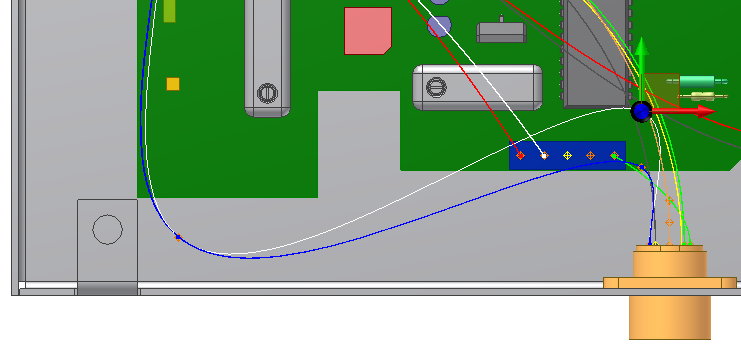

- Selecione ou arraste um segmento da tríade para mover o ponto até a localização exibida.
A posição dos arames é visualizada e as violações do raio da dobra são indicadas antes de aplicar o deslocamento.
- Clique em OK. O fio é recalculado para a nova localização.
