O corpo do cabo plano é alinhado paralelo à ranhura no conector do cabo plano flexível D-Sub. Para ajustar o cabo plano em um ponto selecionado, utilize o Controle de torque.

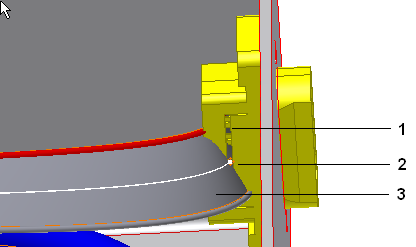

- Com a montagem de cabeamento elétrico de cabo plano ainda ativa, amplie o cabo plano D-Sub. O corpo do cabo (3) é torcido em relação com a ranhura (1) do conector.
- Clique com o botão direito no ponto que foi selecionado anteriormente (2) e selecione Editar torque.
- O Controle de torção aparece no ponto selecionado.

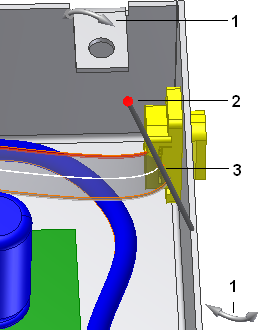

Os manipuladores de rotação (1) permitem alterar a orientação atual. A bola de cor vermelha (2) é o indicador do condutor um. A barra de orientação (2) representa a orientação da superfície no cabo plano na localização selecionada.
- Clique e arraste um controlador de rotação até que o corpo do cabo plano seja alinhado com a ranhura e, a seguir, solte o botão do mouse.Nota: Se for preciso, clique em menos (-) e mais (+) no teclado numérico para reduzir e aumentar o tamanho do controle de torção.
- Clique com o botão direito e selecione Aplicar.

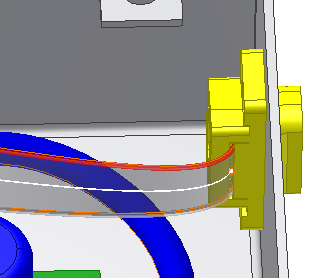

O cabo plano será recalculado para a nova posição.
- Volte à montagem de nível superior e salve todos os arquivos. Esta montagem é utilizada no tutorial seguinte.
