Ajustar a orientação e a forma do cabo plano

Adicione uma dobra única ao cabo plano para alinhar com a ranhura do conector de cabo plano flexível D-Sub.

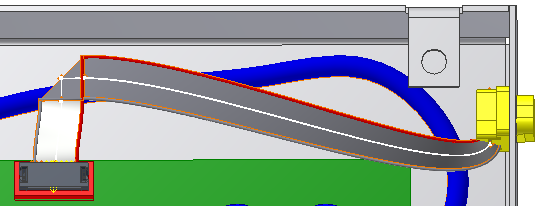

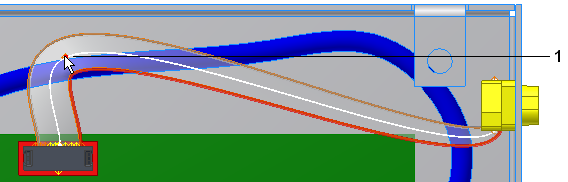

1. Clique na guia Cabeamento elétrico painel Criar Criar dobra e, a seguir, clique o primeiro ponto (1) que foi criado.

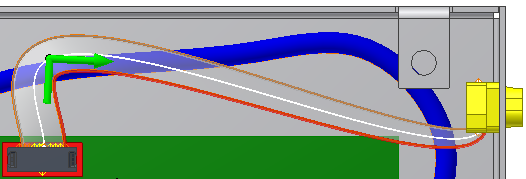

   Aparecerá uma seta no ponto de dobra que indica a direção do ponto de trabalho seguinte na rota do cabo plano. É a direção correta para esta dobra.

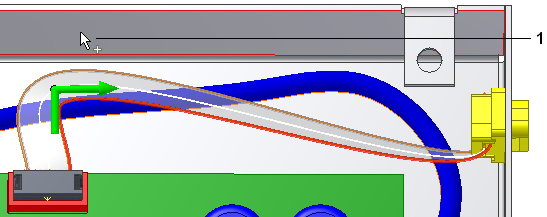

2. Na caixa de diálogo, em Alinhamento, clique em Eixo e, a seguir, clique na face do armário (1).

   Esta ação alinhará o eixo perpendicular à face selecionada. Para alinhar o eixo paralelo à geometria existente, selecione uma aresta.


3. Clique em OK e a dobra será criada com direção e alinhamento especificados.
   Nota: Como na edição de outros objetos de fiação, é possível clicar nos pontos de trabalho do cabo plano com o botão direito e utilizar Redefinir ponto e Mover/Girar 3D para mover os pontos de roteamento. Não é possível rotacionar os pontos de trabalho de cabos planos. No caso das dobras, somente pode ser manipulado o ponto de trabalho que é utilizado para criar a dobra.

4. No navegador, expanda a pasta Cabos planos e o cabo plano. Consulte a Faixa de opções1, Dobra1 e Faixa de opções2.
