Clique no comando Costurar. - Clique na opção de seleção de corpo e, a seguir, selecione o suporte na janela de desenho.
- Não altere a configuração padrão (0,0004 pol.) para as folgas de preenchimento menores.

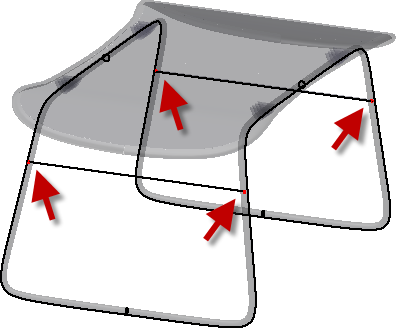

Clique em Localizar folgas restantes e arestas livres. Observe que as arestas livres são realçadas em todas as localizações onde a barra transversal efetua a intersecção com o suporte.
- Clique em Cancelar.
Aproxime o zoom em uma das extremidades da barra transversal. Observe que ela penetra a perna. As faces de interseção evitam que o suporte se transforme em um sólido até que as barras transversais sejam recortadas na interseção com as pernas.
Na faixa de opções, clique em Interseção de faces. - Defina a opção de seleção na caixa de diálogo como Face e o método como Recortar.
- Clique na barra transversal mais próxima a você para a primeira escolha.
- Clique em uma perna próxima à barra transversal. A barra transversal é recortada quando você fizer a segunda escolha e a caixa de diálogo permanece aberta.
Nota: O Inventor utiliza a localização da escolha como "o lado para manter". Se o lado incorreto for recortado, desfaça a operação e selecione uma localização diferente na face ou no corpo. - Repita a operação e recorte as outras três interseções.
- Clique em Concluído para finalizar.
- Clique no comando Costurar.
- Defina a opção Selecionar para Corpo e, a seguir, clique no suporte.
- Clique em Localizar folgas restantes e arestas livres. Não há folgas ou abrir as arestas abertas exibidas.
- Clique em OK para costurar o suporte em um sólido. Um sólido correto aparece no navegador.
- Clique com o botão direito do mouse no sólido no navegador e desative a visibilidade.
Nota: Você pode controlar a visibilidade do modelo sólido no ambiente de reparo clicando com o botão direito do mouse no corpo no navegador. Após sair do ambiente de reparo, a visibilidade do corpo sólido é controlada pela pasta Corpos sólidos na parte superior do navegador.
