- Defina o arquivo de tutorial como seu projeto ativo.
- Use o comando Abrir para selecionar arquivos do Alias (*.wire) dos arquivos do tipo lista suspensa.
- Vá até C:\Arquivos de Programa\Autodesk\Inventor[Versão]\Arquivos de Tutorial\Teclado\Original e selecione Keyboard.wire na lista de arquivos.
- Clique em Opções para exibir a caixa de diálogo Opções do Alias Import. Verifique se o botão de rádio Importação Associativa está ativo.
- Clique em OK.
- Depois, clique em Abrir para abrir o arquivo de fios do Alias.
Aguarde um momento enquanto o arquivo de fios é convertido diretamente para o Autodesk Inventor e a caixa de diálogo do Alias Derivado é exibida.
Observe que quatro nomes de nós aparecem na caixa de diálogo:Corpo,Chaves,Logotipo, e Ferramentas. O ícone de camada aparece à esquerda dos quatro nomes de nós porque representam os nomes das camadas das superfícies que existiam no Alias.
Os três comandos superiores da área de Status da parte superior da caixa de diálogo permanecem inativos até você selecionar um dos nós da lista. Use estes comandos para selecionar a camada como uma superfície composta ou todas as superfícies individualmente. Também é possível excluir algumas (ou todas) superfícies.
Use o comando + bem à esquerda para derivar todas as superfícies como uma superfície composta. É a condição padrão. Uma superfície composta aparece em amarelo e pode ser costurada para gerar um sólido. A maioria dos comandos de modelagem do Autodesk Inventor, como Casca ou Dividir, podem ser executados em um sólido costurado.
Use o comando do meio \ para excluir superfícies selecionadas da superfície composta amarela. As superfícies excluídas aparecem translúcidas.
Use o comando bem à direita para importar objetos como superfícies individuais. As superfícies individuais aparecem em azul.

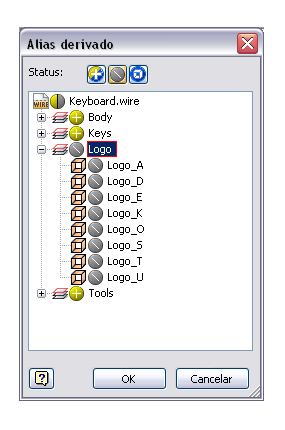

- Expanda o nó Logotipo para exibir as oito superfícies que compõe as letras do logotipo do Autodesk. Clique o comando + à esquerda do nome do logotipo. Observe que o ícone muda para \, indicando que todas as oito superfícies estão excluídas da superfície composta. O logotipo não aparece no modelo do teclado.
- Clique em OK para fechar a caixa de diálogo. O arquivo do Alias convertido passa a aparecer na janela de desenho como um arquivo de peças do Autodesk Inventor inteiramente composto de operações de superfície.
Examine o navegador Modelo. O nó Keyboard.wire representa a importação associativa do arquivo de fios do Alias. Ao expandir o nó Keyboard.wire, são reveladas três operações de superfícies compostas (Chaves, Ferramentas e Corpo) que foram convertidas para o Autodesk Inventor. Os nomes compostos coincidem com os nomes das camadas nativas de Alias.
Nota: Observe que as superfícies do Logotipo não aparecem no nó Keyboard.wire porque eles foram previamente excluídos neste procedimento. - Feche o arquivo sem salvá-lo.
