Para concluir use o esboço 3D na operação de varredura, é necessário para reordenar as operações no navegador. A seguir, edite a varredura e altere o tipo para utilizar um trilho guia para a operação.
- No navegador, arraste o Esboço2 3D acima de varredura1. Isso permite que você utilize o esboço 3D na operação de Varredura.
- Expandir Varredura1 e editar Esboço2.
- Altere o diâmetro do círculo para 0.01 mm.
Concluir o esboço. - Editar Varredura1.

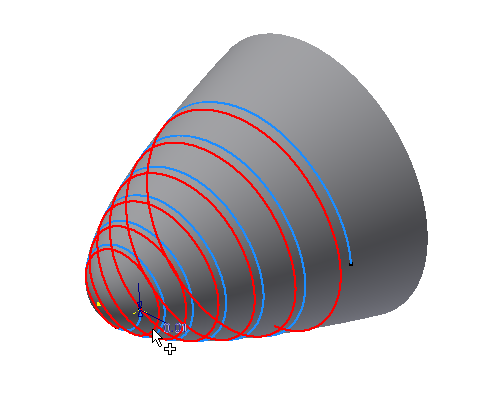

- Alterar o Tipo para Caminho e Trilho guia.
- Selecione a curva de equação em Esboço2 como o Trilho guia.
- Clique em Ok.
