Cria Outra Curva de Equação 3D

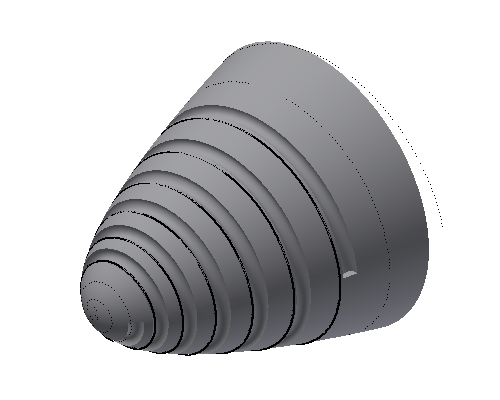

Para finalizar o modelo, você cria outra curva de equação 3D. Esta curva é utilizada como um guia em um recurso de varredura.

1. Crie um esboço 3D.
2. Inicie o comando Curva de Equação.
3. Verifique se o sistema de coordenadas está definida como Cilíndrica.

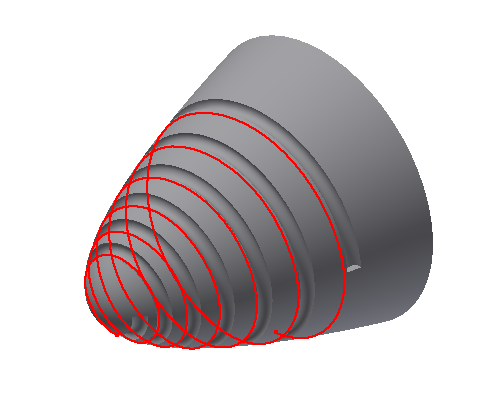

4. Insira os seguintes valores:
   • r(t): t
   • θ(t): 1800 * t + 800
   • z(t): t^2
   • tmin: 0.5
   • tmax: 1.7

5. Concluir o esboço.
