Operação de transição

As operações de transição mesclam e fazem a transição de vários perfis em formas suaves.

As operações de transição mesclam vários perfis, chamados de seções, e os transicionam para formas suaves entre perfis ou faces de peças. As seções podem ser curvas em esboços 2D ou 3D, arestas de modelo ou contornos de face. É possível utilizar guias, ou uma linha de centro e mapeamentos de pontos, para controlar a forma e evitar a torção. Para transições abertas, uma ou as duas seções de extremidade podem ser um ponto pontiagudo tangente. A transição pode produzir corpos sólidos ou de superfície.

Dica: Use Transição para criar formas orgânicas e complexas para os setores de automotivos, da marinha e de produtos de consumo.

Utilidades das operações de transição

• Criar uma operação de sólido ou um novo corpo.

• Para gerar a forma, crie um modelo de superfície e, a seguir, una a superfície composta resultante para formar um sólido.

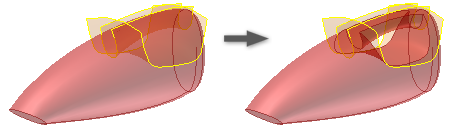

• Crie superfícies de transição e use-as com o comando Esculpir para criar uma forma ou modificar o modelo.


Seções em transições

Após criar as duas seção iniciais solicitadas, você poderá criar um número ilimitado de seções para criar a forma desejada. Para obter maior controle da forma de transição entre as seções, você pode:

Adicionar peso a uma seção.

Sem peso

As duas seções têm os mesmos fatores de peso

Guiar seções usando as guias de transição.

Guiar seções usando linhas de centro.

Faces de peça ou pontos na operação de transição

Para seções iniciais e finais, é possível selecionar faces não planas ou faces planas . Para obter uma transição natural, execute transições com continuidade tangencial (G1) ou com continuidade de curvatura (G2) para as faces de peças adjacentes. Em uma transição G1, as transições entre as superfícies podem estar visíveis. Uma mescla G2 também é denominada suave e aparece como uma superfície. Não exibe a transição entre superfícies quando ressaltada.

Para utilizar uma face existente como seção de início ou final de uma transição, é possível selecionar a face diretamente sem criar um esboço.

Para transições abertas, é possível começar ou finalizar uma seção em um ponto. Entre as seleções válidas para a transição para um ponto são incluídas:

• Vértices de modelo
• Pontos médios de aresta do modelo
• Pontos de trabalho
• Vértices do esboço visível
• Pontos médios da entidade do esboço visível
• Vértices do esboço visível

Nota: Ao selecionar um ponto, não selecione a geometria que está associada ao ponto. Nesta imagem, o spline foi selecionado em vez da extremidade:

A seleção resulta em uma mensagem de erro. Use Selecionar outro até que apenas o ponto apareça realçado.

Para criar um ponto de terminação agudo, use a Transição para um ponto com a condição Ponto agudo (padrão).

Para criar uma terminação mais arredondada, use a Transição para um ponto com a condição Tangente e um fator de peso.

Para criar uma terminação arredondada tangente a um plano, use a Transição para um ponto com a condição Tangente a plano e um fator de peso.

Ao se especificar uma linha de centro com uma seção de ponto, a linha de centro deve atravessar a seção de ponto. Para obter melhores resultados, passe-a próximo da metade da seção vizinha.

Transições entre duas seções de ponto devem incluir uma seção interior para definir a forma.

Transições de uma seção para a outra

Para definir uma condição de limite, use a guia Condições. Para controlar a forma e tangência da superfície de transição, é possível especificar o ângulo de transição (o valor padrão é 90 graus) e o peso.

O peso não é uma distância numérica, mas sim um fator de influência. Em outras palavras, o fator de peso controla a quantidade de influência exercida pela forma da seção, antes de fundir-se na próxima seção.

Neste exemplo, as duas seções de transição estão definidas com o valor padrão Condição livre. Não há nenhum ângulo ou fator de peso aplicado.

Nesse exemplo, as duas seções estão definidas com o valor Condição de direção. A seção de transição retangular tem um fator de peso de 10 (10x) e a seção circular tem um fator de peso de 5 (5x). O valor do ângulo de transição é 90 graus para as duas seções.

Nesse exemplo, as duas seções estão definidas com o valor Condição de direção. As duas seções têm um fator de peso de 10 e um ângulo de transição de 90 graus.

Nesse exemplo, as duas seções estão definidas com o valor Condição de direção. As duas seções têm um fator de peso de 10. A seção retangular tem um ângulo de transição de 90 graus (transição perpendicular). A seção circular tem um ângulo de transição de 180 graus (transição plana).

Nesse exemplo, as duas seções estão definidas com o valor Condição de direção. As duas seções têm um fator de peso de 10 e um ângulo de transição de 180 graus.

A relação entre a configuração do peso e a brusquidão das transições da superfície de transição depende de fatores como a forma da seção e a distância entre seções.

Para compreender o efeito dos requisitos de projeto na operação de transição, faça experiências com:

• A distância entre as seções.
• Seções que não estejam alinhados em um vetor reto.
• Seções que começam ou terminam em um ponto.

Nota: Os valores de peso altos podem resultar na torção da superfície de transição, ocasionando uma superfície de autointerseção. Normalmente, para que a forma desejada seja obtida, o fator de peso é definido como um valor entre 1 e 20. Para minimizar a distorção da forma, defina pontos de trabalho em cada seção. A seguir, crie guias e curvas 2D ou 3D através dos pontos de trabalho.

Guias ou linhas de centro em forma de transição

As guias são curvas 2D, 3D ou arestas de modelo que especificam a forma da transição entre as seções. É possível adicionar qualquer número de guias para refinar a forma de uma transição. Uma guia afeta a todo o corpo de transição, não apenas os vértices da seção que intersecta.

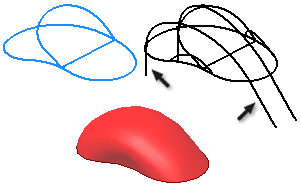

As guias próximas afetam os vértices de seções sem guias. As guias devem fazer interseção a cada seção e fazer a extremidade sobre ou depois da primeira e da última seção. Ao gerar a transição, o software ignora qualquer parte de uma guia que exceda uma seção. Estender uma guia além de uma seção é uma técnica útil para obter uma forma suave. As guias devem ser contínuas e tangentes. Nesse exemplo, duas guias são estendidas além das seções de início e extremidade para obter uma transição natural.

Uma linha de centro é um tipo de guia na qual as seções da transição são normais, o que provoca um comportamento semelhante ao de um caminho de varredura. As transições de linha de centro mantêm uma transição mais consistente entre as áreas de seção transversal das seções da transição selecionada. As linhas de centro seguem os mesmos critérios que as guias, exceto que não precisam fazer interseção com as seções e você pode selecionar apenas uma.

.

Opções de Mesclar faces tangentes

Quando as seções de transição contêm vértices, a transição resultante apresenta várias faces separadas por arestas criadas entre os vértices da seção. Por exemplo, uma transição entre seções quadriculadas resulta em quatro faces laterais.

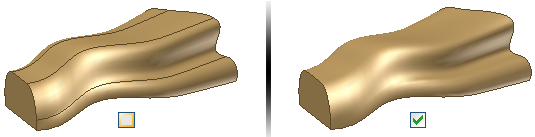

Às vezes, uma transição representa uma forma complexa e orgânica, como em alguns produtos de consumo. Essas arestas frequentemente não são desejadas, especialmente entre faces tangentes G1 ou uniformes G2. Para remover as arestas não desejadas entre as faces tangentes ou uniformes, sempre que possível, utilize as opções de Mesclar faces tangentes.

Nota: Quando você utiliza uma linha de centro, a mescla de curvas é automática.

Utilidades da transição de área

A transição de área oferece suporte ao projeto de componentes hidráulicos e pneumáticos, coletores e peças de plástico moldadas. Nesses e em outros projetos, o fluxo de gases ou líquidos é crítico. A transição de área fornece maior controle sobre áreas de seção transversal em pontos especificados em uma operação de transição.

Usando o Arredondamento de raio variável, selecione pontos em uma aresta e defina os valores de raio. De forma similar, use a Transição de área para selecionar pontos em uma linha de centro. Defina uma área de seção transversal ou um fator de escala para os pontos que medem uma transição para cima e para baixo. Para aplicar as alterações de estética a uma transição, utilize a opção Transição de área.

A transição de área segue os mesmos critérios que a transição com linha de centro. As seções são inseridas ao longo da linha de centro. Diferentemente da Transição com linha de centro, a Transição de área anexa cotas de seção editáveis às seções selecionadas e a qualquer seção inserida.
