O Centro de conteúdo contém um exemplo de conector de cabo plano flexível. Insira uma instância de um conector de 10 pinos na montagem da fiação de cabos planos.
-
Na faixa de opções, clique na
guia Montar
painel Componente
Inserir do Centro de conteúdo
. - Na caixa de diálogo Inserir a partir do Centro de conteúdo, painel Vista da categoria, navegue para Cabeamento elétricoConectoresCabo plano e selecione o Conector de cabo plano flexível.
-
Clique em Visualização de tabela para visualizar os membros da família do conector de cabo plano flexível. - Na tabela de visualização, anote o nome do Membro para o conector de 10 contatos. Neste caso, é o primeiro membro da lista.
- Clique duas vezes na imagem do conector de cabo plano flexível para selecioná-lo.
- Na caixa de diálogo do conector de cabo plano flexível, assegure-se de que as opções a seguir estão selecionadas:
-
Conector de cabo plano flexível-01
-
Como Padrão
-
- Clique em OK.
Na janela de desenho, a peça é anexada ao cursor.

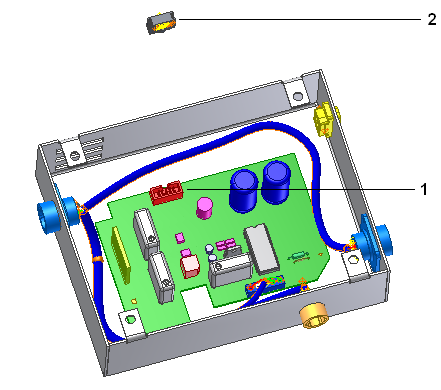

- Rotacione o contorno para obter uma melhor visualização do conector macho RC (1).
- Clique no plano de fundo da janela de desenho para inserir a peça (2). A localização exata de inserção da peça não é importante.
- Clique com o botão direito e selecione Concluir.
