Insira três restrições de coincidência para restringir o conector de cabo plano flexível no local. Nas etapas seguintes utilize o comando Restringir, mas também pode ser utilizado o comando Montar.
- Ative a montagem de nível superior, Enclosure_Assembly.iam.
-
Na faixa de opções, clique na
guia Montagem
painel Posição
Restrição
. - Assegure-se de que Visualizar esteja ativado.

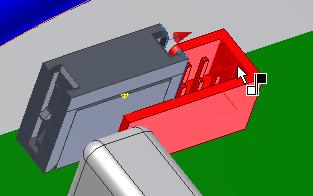

- Assegure-se de que Restrição de coincidência e o botão da primeira seleção estejam selecionados e, a seguir, clique na face do conector de cabo plano flexível.
- A ferramenta da segunda seleção está agora ativa. Clique na parede do conector macho RC para defini-la como a geometria para coincidir com a mesma.
- Quando a visualização mostrar que o conector moveu a sua localização, clique em Aplicar para criar a primeira restrição de coincidência.

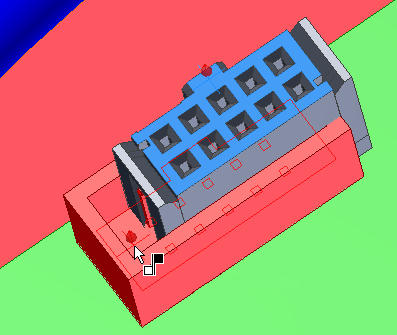

- Para a segunda restrição de coincidência, clique na face superior do conector de cabo plano flexível.
- Clique na face inferior do conector macho RC.

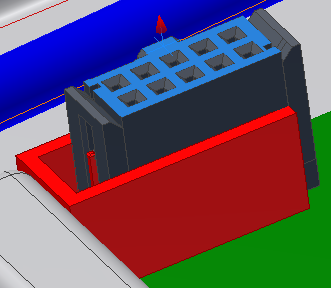

- Quando a visualização mostrar que o conector moveu a sua localização, clique em Aplicar para criar a segunda restrição de coincidência.

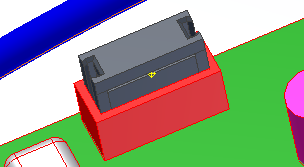

- Para a última restrição de coincidência, clique na face superior do conector de cabo plano flexível.

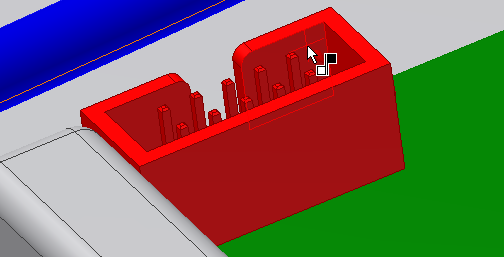

- Clique na face interior do conector macho RC.

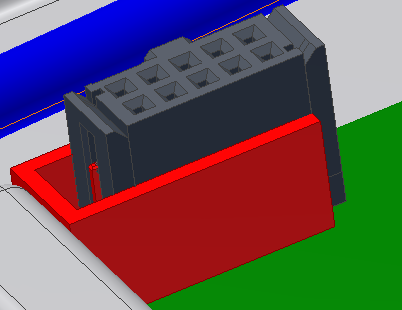

- Quando o conector mover a sua localização, clique em OK.
