Finalmente, vamos criar um suporte de giro para esquerdas e direitas para ligar a estrutura à abraçadeira. Os suportes utilizam uma superfície de construção derivada como superfície de extremidade para uma extrusão.
- Com a submontagem Estrutura ativa, crie um novo componente denominado SupportLeft no local na submontagem. Baseie a peça no modelo Standard (mm).ipt. Selecione a origem de submontagem Plano XY como plano de esboço inicial. Saia do esboço inicial e exclua Esboço1 para despejar o navegador.
- Derive a peça Base de Esqueleto na nova peça:
- Exclua todos os esboços exceto ESBOÇO DE SUPORTE da peça derivada.
- Exclua a Geometria de trabalho e Parâmetros da peça derivada.
- Expanda corpos de superfície na caixa de diálogo Peças Derivadas.
- Exclua todas as superfícies exceto Srf2 da peça derivada.
- Clique em OK para finalizar a operação. A montagem deveria ter um aspecto similar ao que aparece na seguinte imagem.
Talvez você esteja perguntado por que é requerido uma superfície de abraçadeira independente. Por que não criar um corpo sólido da abraçadeira no esqueleto e, posteriormente, derivar o corpo sólido como sólido ou corpo de superfície na peça de suporte?
Observe que a operação de superfície de abraçadeira é uma superfície de revolução de 180 graus que coincide com a superfície exterior da abraçadeira. Será feita a extrusão do perfil do tubo do suporte a esta superfície. Se a superfície de extremidade oferece mais de uma solução, o resultado sempre será a extremidade máxima. Veja a seguinte imagem para ver um exemplo.

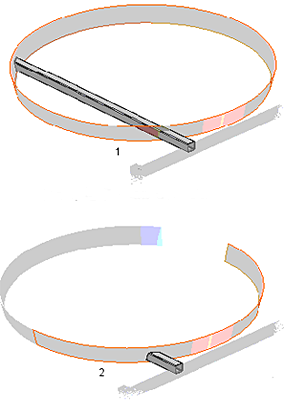

É possível selecionar uma solução máxima ou mínima para uma extremidade de extrusão.
1 : extrusão a 360 graus da abraçadeira de extrusão
2 : extrusão a 180 graus da abraçadeira de extrusão
- Na faixa de opções, clique na
Guia Modelo 3D
painel Criar
Extrusão
. Selecione o perfil que aparece realçado na seguinte imagem. - Clique no botão de menu desdobrável na Extrusão Extensão na mini barra de ferramentas e selecione Para face//ponto selecionado.
- Clique a superfície derivada que aparece realçada na seguinte imagem.
- Clique na guia Mais na caixa de diálogo de Extrusão, então selecione a opção Solução mínima.
- Clique em OK para aceitar a entrada e fechar a caixa de diálogo Força.
1: extrusão
2: perfil
- Volte ao nível de submontagem Estrutura e fixe a peça Suporte Esquerda.
- Repita o passo anterior para criar um suporte de giro para a direita denominado Suporte Direita. Derive o mesmo esboço e superfície em uma nova peça e, a seguir, faça a extrusão do outro perfil de tubo do esboço à superfície de extremidade. A submontagem da Estrutura deve ter o aspecto que aparece na seguinte imagem.
- Expanda a operação derivada Base do Esqueleto situada embaixo das peças Suporte Direita Suporte e Esquerda, e desative a visibilidade de Srf2 para despejar o navegador.
