Para finalizar a submontagem de estrutura, adicionaremos uma segunda ocorrência da peça Tubo Horizontal. Em seguida, restrinja esta ocorrência aos outros membros da estrutura e ao esboço do layout de estrutura.
- Com a submontagem de estrutura ativa, arraste o Tubo Horizontal:1 desde o navegador Modelo e solte na janela de desenho.
- Na faixa de opções, clique na
guia Montagem
painel Posição
Restrição

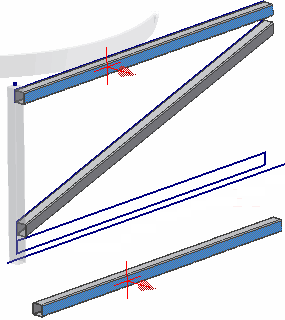

. Clique na solução Alinhamento na caixa de diálogo Inserir restrição. - Adicione uma restrição de Alinhamento entre as duas faces realçadas na seguinte imagem.
- Adicione uma segunda restrição de alinhamento entre as faces finais dos dois tubos, tal como é exibido na seguinte imagem.
- Na caixa de diálogo Inserir restrição, clique na solução Coincidência.
- Clique na face que aparece realçada na seguinte imagem e, a seguir, clique a aresta de esboço visível, que também aparece realçada. A aresta é geométrica no esboço derivado no Layout de Estrutura na peça.
- Aplique a restrição e, a seguir, clique em Cancelar para fechar a caixa de diálogo Inserir restrição.
1: linha de esboço
- Desative a visibilidade do Layout de Estrutura na peça na submontagem.
- Salve o trabalho.
