Restrição de curva para torná-la tangente

A restrição de tangência faz com que as curvas, incluindo as extremidades de uma spline, sejam tangentes a outras curvas. Uma curva pode ser tangente a outra ainda que fisicamente não compartilhem um ponto.

  1. Na faixa de opções, clique na guia de Esboço painel Restringir Tangente .
  2. Selecione a primeira curva.

    Em esboços 3D, a primeira curva que seja selecionada deve ser uma spline. As seleções subsequentes podem ser qualquer geometria no esboço 3D, como uma aresta do modelo, que compartilha uma extremidade com a spline.

  3. Selecione a segunda curva.
  4. Continue inserindo restrições de tangência ou execute uma das ações seguintes para sair:
    • Clique com o botão direito do mouse e selecione Concluir.
    • Pressione Esc.
    • Selecione outro comando.

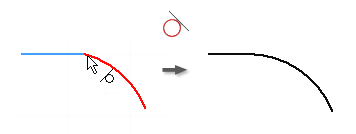

Exibir como se cria uma restrição de tangência

Nota: Uma curva pode ter múltiplas restrições de tangência.
