Várias maneiras de criar uma operação são mostradas na etapa seguinte:
- Crie uma extrusão da largura total da peça e, a seguir, extraia o centro.
- Crie uma extrusão da exata profundidade total e a espelhe:
A segunda técnica é detalhada neste exercício.
-

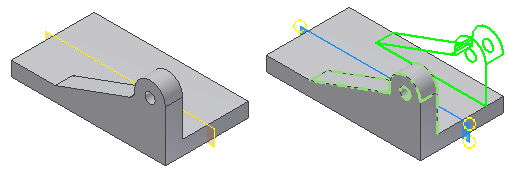

Use a Manipulação direta para começar um novo esboço na lateral da peça. Clique na face indicada. Quando a mini-barra de ferramentas for exibida, selecione o terceiro botão à direita, Criar esboço.

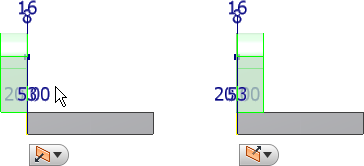

- Crie e dimensione o perfil da geometria de esboço, como demonstrado. Não é necessário desenhar a linha horizontal inferior se as extremidades em linha forem conectadas à geometria projetada. Conforme o perfil é dimensionado, convém lembrar que a dimensão de 53 mm é da aresta projetada inferior, como mostrado na imagem.
-
Conclua o esboço.
-

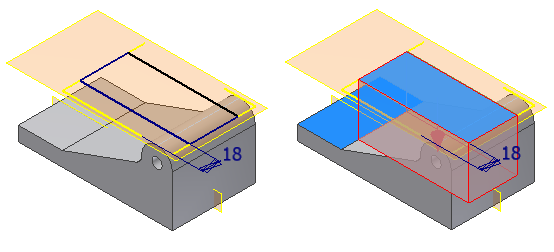

Faça a extrusão do perfil 18 mm. Use o botão Direção 2, encontrado na mini-barra de ferramentas, para fazer a extrusão do perfil para o interior da peça.
Dica: A direção padrão da extrusão/união é distante do material existente. A direção padrão da extrusão/corte é próxima do material existente. Antes de fazer a extrusão de um perfil, é conveniente visualizar o modelo em uma vista 3D para visualizar a direção. Se um engano for cometido e uma extrusão de perfil for feita na direção errada, utilize Editar operação e inverta a direção.
-
Use manipulação direta para iniciar o comando Arredondamento. Clique na aresta indicada e selecione Criar arredondamento na mini-barra de ferramentas. Arraste o manipulador da seta de distância para adicionar um raio de 8 mm à aresta, ou escreva8 na caixa de entrada de valor.
- Ative a caixa de seleção verde para aplicar a alteração.
-
Inicie o comando Furo. - Defina a opção de Inserção como Concêntrica.
- Selecione o plano e a aresta concêntrica.
- Defina o diâmetro do furo em 11 mm e a Extremidade como Através de todos.
Selecione OK para criar o furo.
