A restrição fixa, fixa os pontos e as curvas em uma posição relativa ao sistema de coordenadas do esboço. Se mover ou rotacionar o sistema de coordenadas do esboço, as curvas ou os pontos fixos se moverão com ele.
- Na faixa de opções, clique na
guia Esboço
painel Restringir
Corrigir
. - Selecione uma curva, um centro, um ponto central ou um ponto.
- Se desejar continue selecionando curvas ou pontos para fixar.
- Continue inserindo restrições fixas ou execute uma das seguintes ações para sair:
- Clique com o botão direito do mouse e selecione Concluir.
- Pressione Esc.
- Selecione outro comando.

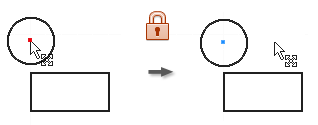

Exibir como é criado uma restrição fixa
Este tipo de restrição fixa, fixa pontos relativos ao sistema de coordenadas do esboço da seguinte forma:
- O ângulo e a posição das linhas são fixos, mas os pontos finais podem ser movidos para encurtar ou estender a linha.
- Os círculos e arcos têm centros e raios fixos.
- Os pontos finais de linhas e arcos podem ser movidos ao longo da extensão do raio ou comprimento.
- Os pontos finais ou centrais fixos permitem o giro de linhas ou arcos ao redor dos pontos.
- A posição, o tamanho e a orientação de um círculo ou de uma elipse são fixados.
