A seguir, você vai criar uma aresta arredondada no exterior da cobertura. Você vai utilizar como referência dimensões existentes para determinar o raio do arredondamento, tal como já o fez para criar a base em extrusão.
- No navegador do Modelo, clique no símbolo de expandir/contrair que aparece junto a Extrusão1 .
- Clique com o botão direito em Esboço1 para acessar o menu de comandos que sa aplicam à atual seleção e clique em Visibilidade.
- Selecione Zoom tudo na barra de ferramentas de navegação. Zoom tudo também está localizado no painel de navegação da guia Vista. O esboço importado é visível e está pronto como referência na janela de desenho.
- Na faixa de opções, clique na
guia Modelo 3D
painel Modificar
Arredondamento
. Você também pode clicar com o botão direito do mouse e selecionar Arredondamento no menu de indicadores. - Selecione o contorno da aresta da parte dianteira da cobertura (a aresta oposta à face com o esboço).
Selecione as visualizações do arredondamento na janela de desenho.

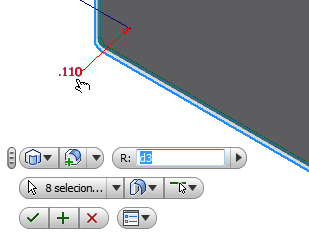

- Destaque o valor padrão do Raio na caixa de inserção de valores, na tela mostrada, ou na caixa de diálogo Arredondamento. Selecione o valor 0,110 da dimensão, situado no canto inferior esquerdo da vista frontal da geometria de esboço.
- Clique no botão verde OK para criar o arredondamento e sair do comando.
