Este tipo de peça é fabricada utilizando uma chapa de metal. Neste tutorial, você utilizará o comando Casca para criar uma espessura uniforme na chapa de metal em uma peça normal Autodesk Inventor. Os passos que você utilizará para modelar este tipo de peça com os comandos de chapa de metal Autodesk Inventor serão vistos em outro tutorial.
- Na faixa de opções, clique na
Guia Modelo 3D
painel Modificar
Casca

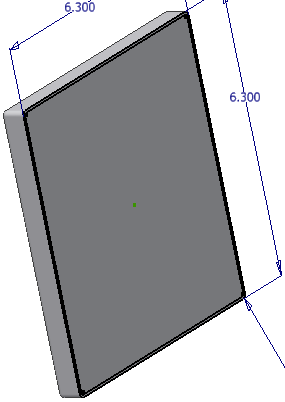

. - Utilize Girar para aproximar a vista mostrada à próxima imagem. A orientação exata não é importante.
- Utilize o comando Casca para deixar o modelo oco conservando a espessura de parede especificado. É possível remover as faces do modelo que estarão abertas ao finalizar o comando.
- Selecione a face com o esboço.
- Utilizando a técnica de referência de dimensões que você aprendeu anteriormente, destaque o valor padrão do campo Espessura da caixa de diálogo Casca, e selecione a dimensão 0,060 localizada na vista superior da geometria de esboço, para definir a espessura do material.
- Clique em Ok para criar a casca e sair do comando.

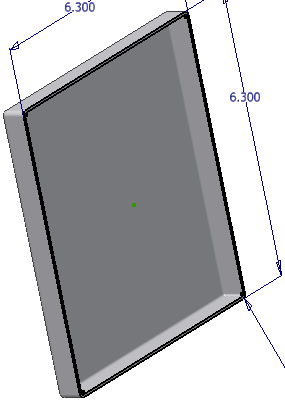

Observe que, como você criou um arredondamento antes da casca, o programa cria automaticamente o arredondamento interno, como parte da operação de casca.
- No navegador do Modelo, clique com o botão direito do mouse no nó Esboço1 e remova a marca de verificação de Visibilidade para desativar a visualização do esboço.
- Salve a peça, utilizando cover_painel para o nome de arquivo.
- Fechar a peça.
