- Na barra de ferramentas situada na parte superior do gráfico de saída, selecione o comando Exportar para FEA.
O sistema pedirá que você selecione uma peça para analisar.

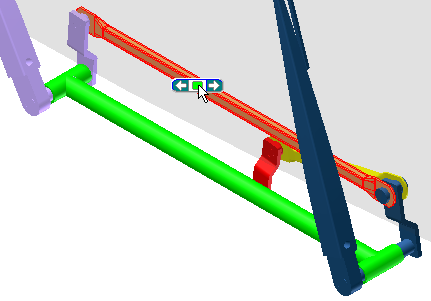

- Selecione a peça Crank Sway. É possível orbitar a montagem ou utilizar a ferramenta Selecionar outro para acessar à peça.
Nota: É possível selecionar mais de uma peça para exportar. Não é possível selecionar peças dentro de uma submontagem, a menos que a submontagem esteja definida como Flexível. - Na caixa de diálogo Exportar para FEA, clique em OK.
A seguir, especifique as faces de suporte de carga. Nesta peça, os furos da cada extremo do braço contêm as faces de suporte de carga.

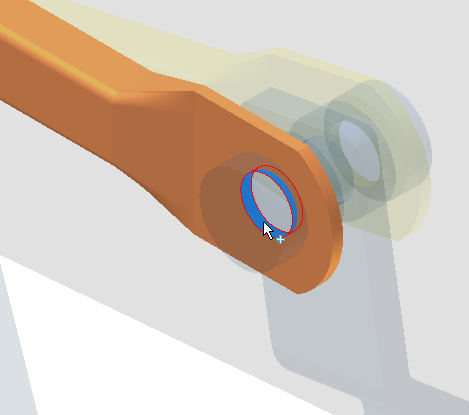

- Na junta Ponto-Linha, selecione a face, tal como indicado.
- Na caixa de diálogo, selecione a junta revolução para completar o campo.

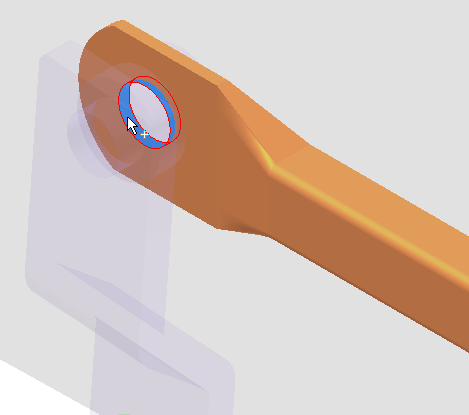

- Selecione a outra face, tal como exibido.
Nota: Outra possibilidade é utilizar a opção Seleção automática de faces para permitir que o software selecione as faces de suporte de carga automaticamente. - Clique em OK.
As cargas são exportadas e estão prontas para sua recuperação na Análise de tensão.
- Fechar o Gráfico de saída.
