Entre no ambiente da análise da tensão a partir dos ambientes da montagem, peça ou chapa de metal.
Insira o ambiente e crie uma simulação:
- Abra o modelo que deseja analisar. Por padrão, você está no ambiente de modelagem.
- Na faixa de opções, clique na Guia Ambientes
painel Iniciar , clique emAnálise de tensão . A guia Análise da tensão é exibida.
- Na faixa de opções, no
painel Gerenciar
Criar simulação
.
É possível criar várias simulações dentro do mesmo documento. Cada simulação pode utilizar diferentes materiais, restrições e cargas.

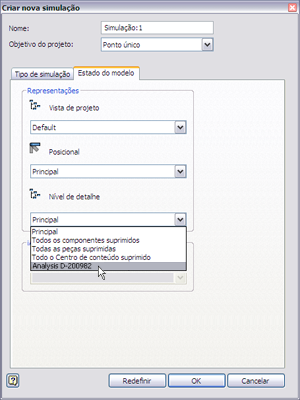

- Especifique as propriedades da simulação. Especifique um nome, um tipo de simulação e, na guia Estado do modelo, a representação do modelo para utilizar para a simulação.
- Clique em Ok. A nova simulação preenche o navegador com nós da análise.
