Uma vez definidos os contatos, continue com a análise do modelo.
Para utilizar a pistola de calafetar, segure o manipulador e pressione o gatilho. Do ponto de vista da análise estática, os componentes recebem a força e são deformados antes de que a cabeça do pistão mova a parte inferior do cano. É razoável supor que os componentes se deformem com respeito à estrutura principal. Em tal caso, é possível aplicar um:

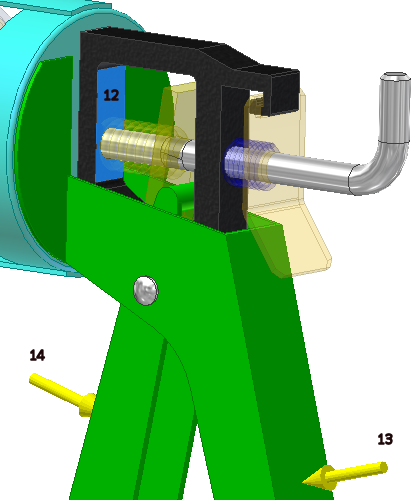

- Uma restrição fixa no extremo da estrutura principal [12]
- Força no manipulador [13]
- Força no gatilho [14]

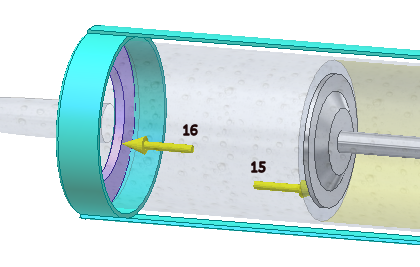

- Força na cabeça do pistão [15]
- Força no anel [16]
O cano é mantido em seu lugar graças à estrutura frontal, o anel e a cabeça do pistão. Quando a força da cabeça do pistão é o suficientemente grande, a parte inferior do cano move-se para frente e expulsa o calafetar para fora do injetor. Para a análise estática, simulamos o momento em que a força concentrada na parte inferior do cano está em equilíbrio com a resistência do cano. Antes de que a parte inferior do cano seja movido, procuraremos a tensão e a deformação de toda a estrutura e os componentes.
