Resultados da Simulação

1. Na guia Análise de Tensão, no painel Resolver, clique em Simular.
2. Na caixa de diálogo Simular, clique Executar para iniciar a simulação.

A caixa de diálogo Simular permanece aberta, exibindo a barra de andamento, até que o cálculo esteja completo.

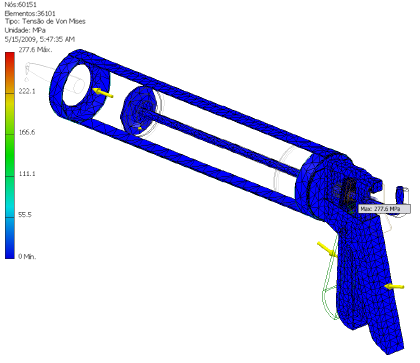

Quando a simulação estiver concluída, será exibido um traçado de deformação do modelo na janela de desenho. Os resultados Tensão de Von Mises também são exibidos utilizando a configuração da barra de cores padrão. No painel Exibir, clique em Valor máximo para ver a tensão máxima e sua localização.

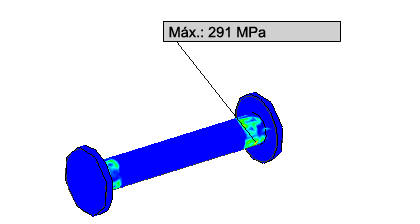

O valor máximo de Tensão de Von Mises de aproximadamente 291 MPa é localizada no pino. Para ver a localização da tensão máxima, desative a visibilidade de todas as peças exceto do Pino.

Como esta tensão é maior que o limite de escoamento do material do pino (aço) de 207 MPa, a análise indica que o pino será alargado. Para cumprir os critérios de força, deve se modificar o projeto ou alterar o material do Pino.

Nota: Neste tutorial, criou-se o modelo para ilustrar os tipos de contato e seus aplicativos. Algumas áreas de contato, como a interface pistão-acionador, são pequenas. Tenha cuidado quando determinar os valores de rigidez e força, já que os valores dos parâmetros podem afetar os resultados de deslocação e tensão. Também deve-se ter em conta que algumas peças podem ter áreas de grande deformação, que são mais adequadas para uma análise não linear.
