Espelhe uma operação

A seguir, uma operação única será adicionada ao limite cilíndrico traseiro. Use o comando Simetria para criar uma operação idêntica do lado oposto da peça.

Ao criar uma operação e gerar a espelhá-la, as operações simétricas são controladas pela operação original. Quando a primeira instância for editada, a operação simétrica será atualizada automaticamente.

  1. Inicie o comando Furo.

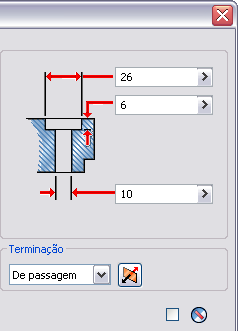

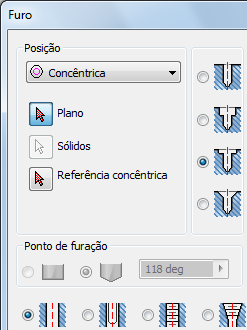

  2. Na caixa de diálogo Furo, defina Posicionamento como Concêntrico e o tipo de furo como Rebaixado.
    • Estabeleça o diâmetro do rebaixamento como 26 mm.
    • Estabeleça a profundidade do rebaixamento como 6 mm.
    • Estabeleça o diâmetro da perfuração em 10 mm.
    • Defina a Extremidade como Através de todos.
  3. Clique na seta de seleção Plano na caixa de diálogo e a seguir selecione o plano frontal da forma revolucionada. A visualização do furo é exibida e a seta de seleção é movida até Referência concêntrica.

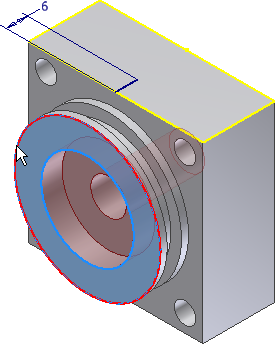

  4. No modelo na janela de desenho, selecione a aresta da forma revolucionada para definir a aresta concêntrica.
  5. Clique em OK para criar o furo.
  6. Inicie o comando Furo. Defina o tipo de Posicionamento como A partir de esboço, e selecione a extremidade da linha de 6 mm para posicionar o furo.

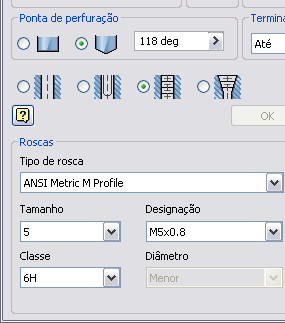

  7. Na caixa de diálogo Furo:
    • Defina Tipo de furo como Perfurado.
    • Defina Extremidade como Até.
    • Defina Furo como Roscado.
    • Defina Tipo de rosca como perfil M métrico ANSI.
    • Defina Tamanho como 5.
    • Defina Designação como M5 x 0.8.

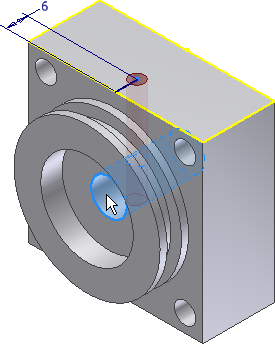

  8. Selecione o interior do furo rebaixado no modelo para definir a extremidade Até, e então clique em OK para criar o furo.

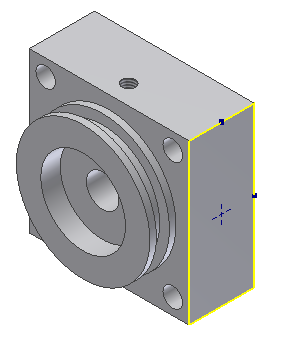

  9. Inicie um esboço no lado do bloco cilíndrico mostrado na seguinte imagem.
  10. Insira um Ponto, Ponto Central, próximo ao centro da face e restrinja-o para que seja horizontal e vertical para as arestas exteriores.
  11. Conclua o esboço.
  12. Inicie o comando Furo. Defina o tipo de Posicionamento como A partir de esboço.

    Se não há outros esboços no modelo, o Inventor seleciona o ponto. Autodesk Inventor Se há outros esboços presentes, selecione o ponto.

  13. Defina o tipo de furo como Perfurado, o diâmetro de furo como 10 mm, e a profundidade de furo como 10 mm.
  14. Clique em OK para criar o furo.
  15. Na faixa de opções, clique na guia Modelo 3D painel Padrão Espelho .
  16. A seta de seleção operações está ativa. Selecione o interior do furo recém-criado para adicioná-lo ao espelho.
  17. Altere o tipo de seleção para Plano de simetria. É possível fazê-lo na caixa de diálogo ou clicar com o botão direito do mouse e selecionar Continuar no menu de contexto.

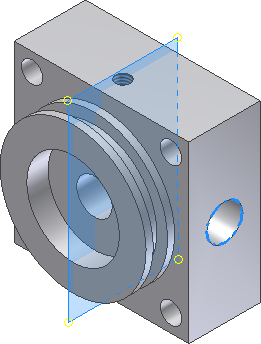

  18. No navegador Modelo, na pasta Origem, selecione plano YZ para definir o plano de simetria.
  19. Clique em OK para espelhar a operação.
  20. Salve e encerre o arquivo.
