Na próxima série de etapas, editaremos o esboço para mover a localização do furo roscado a fim de ilustrar a edição de uma operação e exibir a associação existente entre operações.
Neste cenário enviou-se uma ordem de alteração especificando que o furo roscado situado na frente do limite cilíndrico frontal deve ser colocado no centro da peça. Começando:
- Procure o furo roscado no navegador Modelo. Se nenhum furo foi excluído na primeira parte do exercício, nomeie-o Furo2 no navegador.
- Selecione o sinal + situado junto à operação de furo para expor o esboço sob a operação. Clique com o botão direito do mouse no esboço e selecione Editar esboço no menu de contexto.Dica: Também é possível selecionar Editar esboço clicando com o botão direito do mouse na operação sem expor o esboço.

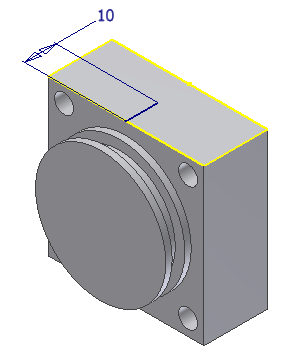

- Dê um duplo clique na cota de 6 mm para habilitar a caixa de edição. Altere a cota de 6 mm para 10 mm.
Quando um esboço é editado, o histórico da peça é “restaurados” ao estado de operação que existia quando o esboço foi criado.
- Saia do esboço. O furo roscado, o plano de trabalho, o eixo de trabalho e o furo de 4 mm são atualizados.
- Salve o arquivo e feche-o.
- Abra o arquivo Limite traseiro de extremidade.
