Criação da grade

Na seguinte seção, criaremos a operação de grade de plástico.

  1. No navegador, ative a visibilidade de GrillSketch.
  2. Na faixa de opções, clique na Guia Modelo 3D painel Peça de plástico Grade .

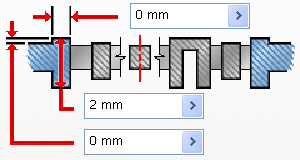

  3. Ative a guia Limite e, a seguir, selecione perfil externo fechado na janela de desenho, como exibido na seguinte imagem. Selecione o sólido de destino se o aplicativo não selecionou o corpo mais próximo ao esboço.
    • Espessura = 0 mm
    • Altura = 2 mm
    • Altura exterior = 0 mm

    Vamos pular a guia Ilha. Este esboço não contém um limite fechado para uma ilha. A imagem seguinte mostra um exemplo de uma ilha.

  4. Ative a guia Nervura e selecione as linhas.
    • Espessura = 2,5 mm
    • Altura = 1,3 mm
    • Deslocamento superior = 0,2 mm

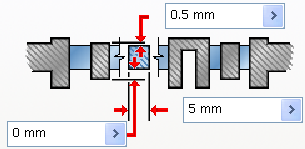

  5. Ative a guia Reforço e selecione os arcos.
    • Deslocamento superior = 0,5 mm
    • Espessura = 5 mm
    • Deslocamento inferior = 0 mm
  6. Clique em Ok para criar a grade.
