Criação de um arredondamento com regras

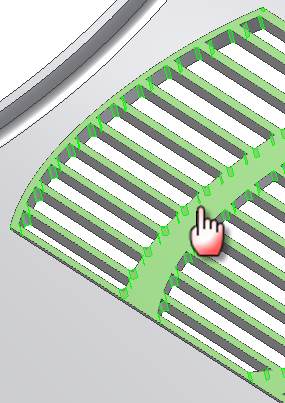

Agora, desejamos juntar todas as arestas verticais da grade, como a indicada na seguinte imagem.

A operação Arredondamento com regras foi projetada para juntar uma operação completa com base em regras predeterminadas. Isso significa que podemos aplicar arredondamentos em toda a grade sem selecionar arestas individuais.

Na seguinte sequência, definiremos as regras que permitem aplicar concordâncias em toda a grade com um número reduzido de seleções.

  1. No navegador, desative a Visibilidade do sólido inferior sem a grade. Gire a peça com a operação de grade para o face interior do sólido.
    Dica: O menu de contexto contém três comandos que permitem controlar a visualização do corpo: Visibilidade, Mostrar tudo e Ocultar outros.
  2. Na faixa de opções, clique na Guia Modelo 3D painel de Peça de plástico Arredondamento com Regras .
    • Use o menu suspenso para definir a origem como Face.

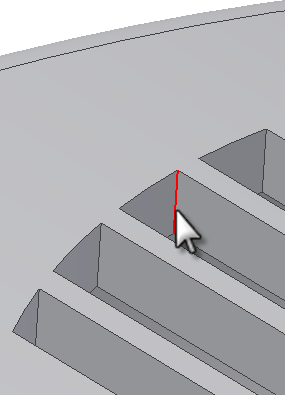

    • Selecione a face curvada interior da grade, tal como é exibido na seguinte imagem.
    • Defina o Raio como 0.5 mm.
    • Defina a Regra como Arestas incidentes.
    • Selecione o Eixo Y na pasta Origem para especificar a direção.
    • Defina a Tolerância como 1 grau.
  3. Clique em OK. Você criou 128 concordâncias usando regras e algumas designações.
Nota: O arredondamento com regras pode ser usado em qualquer operação de um arquivo de peça. Não é usado exclusivamente com as peças plásticas.
