Caixa de diálogo Editor de forma

Criar ou editar uma forma personalizada da interface com o usuário.

Acesso:

Faixa de opções: guia Gerenciar seta suspensa do painel iLogic Adicionar forma

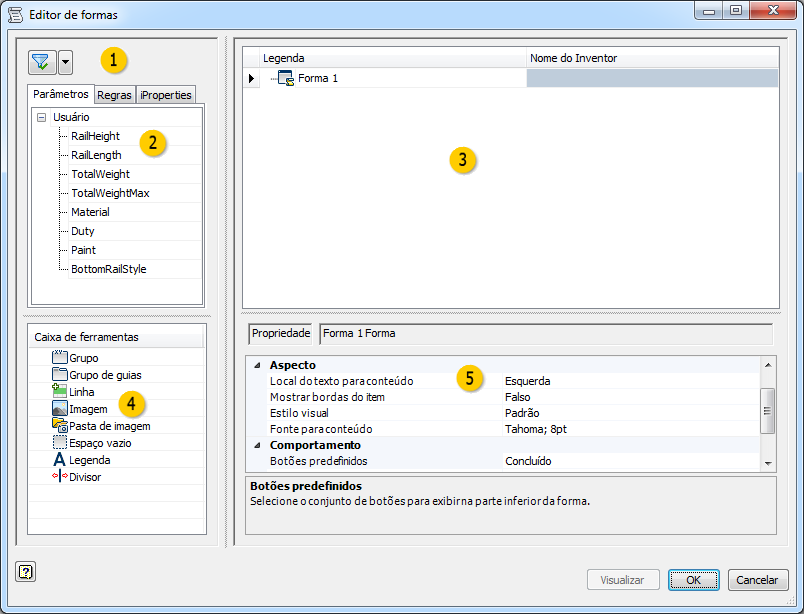

Filtro

Filtre a lista nas guias Parâmetros, Regras e iProperties como:

• Todos
• Chaveta
• Renomeado

Guias

Arraste e solte itens das guias para a árvore de projeto de forma árvore a fim de adicionar controles ao projeto da interface do usuário. Somente os parâmetros e as regras existentes são exibidos nas guias.

Árvore de projeto de forma

Projete a interface do usuário na área da árvore de projeto de forma.

• Arraste e solte itens dos parâmetros, das regras, das iProperties e da caixa de ferramentas na árvore de projeto de forma para projetar e organizar a interface do usuário.
• Arraste e solte os itens na árvore para organizar os controles.
• Clique em uma legenda para editar o texto.
• Realce um item para definir as propriedades na área Propriedades.

Caixa de ferramentas

Arraste e solte um item para a árvore de projeto de forma.

	Grupo	Agrupa os itens na interface com o usuário. Os grupos são dispostos em caixas e podem ser recolhidos.
	Grupo de guias	Cria uma guia na interface do usuário.
	Linha	Cria uma linha que permite organizar os controles horizontalmente. Os controles são organizados verticalmente por padrão.
	Imagem	Adiciona uma imagem à interface do usuário. As imagens são somente informativas. Selecione o item da figura na árvore de projeto de forma e defina o arquivo de imagem nas propriedades.
	Pasta de imagem	Adiciona uma pasta para imagens alternativas.
	Espaço vazio	Adiciona um espaço em branco na forma da interface de usuário.
	Identificador	Adiciona uma legenda de texto na forma da interface de usuário.
	Divisor	Adiciona uma barra divisora ajustável à interface do usuário.

Propriedades

Defina as propriedades do item realçado na árvore de projeto de forma. As propriedades variam dependendo do item selecionado.

Permitir a alteração de controles	A opção Verdadeiro ativa a opção do botão direito do mouse Alterar controles na forma. Esta opção permite redimensionar controles e grupos.
Editar o tipo de controle	Define o tipo de controle a ser utilizado para editar este parâmetro.
Ativando o nome de parâmetro	Define o nome de um parâmetro verdadeiro/falso do Inventor. Definir este parâmetro como Verdadeiro ativa o controle.
Fonte	Define a fonte para este controle.
Fonte para conteúdo	Define a fonte dos controles que estão dentro da forma ou do grupo.
Imagem	Define o arquivo de imagem a ser exibido neste controle.
Legenda	Define o texto a ser exibido para este elemento na forma.
Largura máxima	Define a largura máxima para este controle. O número indica o número de caracteres na fonte especificada.
Largura mínima	Define a largura mínima para este controle. O número indica o número de caracteres na fonte especificada.
Modal	Com a opção Falso, é possível interagir com o modelo e utilizar outras funções enquanto a forma está ativa.
Nome do parâmetro de imagem	Define um controle de imagem que é alterado em função do valor do parâmetro. Atribua um parâmetro ao controle da imagem em vez de atribuir uma imagem. Utilize com uma pasta de imagens que contenha imagens atribuídas aos valores de parâmetro. Consulte Usar imagens em uma forma.
Botões predefinidos	Define os botões a serem exibidos na parte inferior da forma. Selecione a partir de uma lista de conjuntos predefinidos.
ReadOnly	A opção Verdadeiro define o parâmetro como não editável na forma.
Mostrar bordas do item	A opção Verdadeiro exibe todas as bordas em torno dos controles.
Exibir em Inserir componente	A opção Verdadeiro exibe a forma ao inserir este modelo como um componente em uma montagem. Esta configuração afeta as opções Inserir componente e Inserir componente iLogic. Se o arquivo de modelo tem uma forma, esta configuração também afeta Criar componente no local.
Local do texto para conteúdo	Define o local do texto para os controles que estão na forma ou no grupo.
Dica de ferramenta	Define o texto da dica de ferramentas a ser exibido quando o mouse passar sobre o controle.
Estilo visual	Define o estilo visual ou da superfície para a forma. Selecione a partir de uma lista de opções.
