Vistas de seção

Ao criar uma vista de seção, você desenha uma linha que define onde cortar a vista. Uma vista de seção também pode ser criada especificando uma linha de um esboço de desenho que está associada à vista principal.

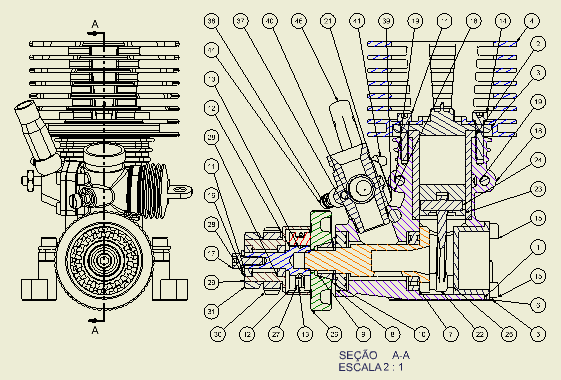

Na imagem a seguir, uma vista de seção foi usada para expor componentes para inserir balões de referência.

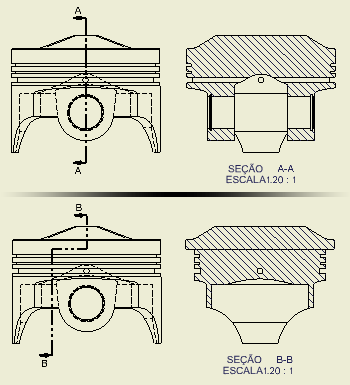

Uma linha de corte de vista “sabe” os tipos de vista que podem ser projetada a partir dela. Dependendo de como a linha é criada, ela pode definir o tipo de vista de seção ou o limite de uma vista parcial.

O tamanho da linha de corte define a extensão da vista de seção. Uma linha de corte que atravessa parcialmente a vista de modelo resulta em uma vista de seção parcial.

Se você desenhar a linha de corte da vista fora da vista principal, ela definirá um plano a partir do qual será projetada uma vista auxiliar.

Nota:

• Em uma vista de montagem, é possível excluir componentes da seção. No navegador, clique no componente com o botão direito do mouse e,em seguida, selecione Nenhum.
• Quando é criada um vista secundária (dependente), os atributos de seção da vista principal são copiados na vista secundária, mas não são associativos. Os atributos de vista de seção podem ser alterados no principal, mas não afetam o secundário. É possível modificar as configurações sem que isso afete aos atributos da vista principal.
• As configurações de visibilidade e seção são copiadas nas vistas projetadas. Todas as vistas fornecem um controle independente das configurações de visibilidade e seção. As alterações nas configurações só afetam a vista em que são feitas as alterações das configurações de conteúdo.
• As configurações de visibilidade e seção de uma vista afetam os resultados de uma operação de vista de sobreposição.
• As vistas de seção baseadas em apresentações mostram trilhas. É possível ativar ou desativar a visibilidade de uma ou de todas as trilhas.
• Se tiver utilizado restrições deduzidas ou explícitas para inserir a linha de corte da vista, será necessário editar o esboço para remover as restrições, antes de arrastar os pontos ou segmentos de linha restringidos.

Linhas de corte da vista

Conforme você desenha uma linha de corte da vista, as restrições das operações e arestas são deduzidas à medida que você move o cursor. Se inserir um ponto enquanto é exibida uma linha de dedução, a restrição será aplicada automaticamente.

Depois de ter completado a linha de corte da vista, haverá uma visualização das vistas disponíveis, conforme você move o cursos na janela de desenho. Depois de ter inserido a vista, ela só poderá ser movida dentro dos limites definidos pelas restrições da linha de corte da vista.

Dica: Selecione Visualização da vista de seção como Sem cortar, na guia Desenho de Opções do aplicativo, para exibir a visualização da vista de seção como sem cortar. Essa opção controla a exibição da visualização do modelo e, quando está ativada, aumenta o rendimento das visualizações das vistas de seção.

Especificando linhas de esboço de desenho para linhas de corte da vista

Depois de associar um esboço de desenho com uma vista, é possível usar qualquer linha do esboço que passe pela geometria da vista para especificar a seção da vista.

Alinhamento da vista de seção

Uma vista definida usando uma linha de corte de vista geralmente é alinhada com a vista principal. Pode ser movida dentro dos limites definidos pela restrição de alinhamento. Se você remover o alinhamento, a vista poderá ser movida livremente no desenho e a linha de corte da vista com suas setas e legenda de texto serão exibidas na vista principal.

Hachura em vistas de seção

Os padrões de hachura são aplicados automaticamente às vistas de seção quando criados. O estilo de hachura ativo define o padrão, a escala, o deslocamento e outros atributos da hachura.

Quando várias partes são cortadas em uma vista de seção, um ângulo de hachura específico é aplicado a cada hachura de seção. Os Ângulos de Hachura de Seção Padrão são especificados por valores predefinidos na guia Geral do painel Estilo padrão. A rotação final da hachura para vistas de corte inclui também o ângulo de rotação definido no estilo de hachura. Se adequado, use o Editor de estilos e normas para editar os valores padrão do ângulo da hachura. Nota: Os ângulos de rotação padrão da hachura se aplicam à criação das vistas de seção. Se a configuração em Padrão for alterada, as vistas de seção existentes manterão o ângulo de rotação da hachura como uma substituição do objeto.

Para alterar a hachura padrão em vistas de corte:

• Edite o estilo de hachura atual ou selecione outro estilo de hachura para o objeto Hachura de seção em Padrões de objeto.
• Altere os ângulos de hachura de seção padrão na guia Geral do painel Estilo padrão. Os ângulos de hachura de seção definem a rotação da hachura para partes cortadas específicas.
• Carregue padrões de hachura de um arquivo PAT externo e defina-os no estilo de hachura.
• Materiais de mapa para padrões de hachura na guia Padrões de padrão de hachura do painel Estilo padrão.

Para editar as propriedades de uma hachura em uma vista de corte, clique com o botão direito do mouse na hachura e clique em Editar. Em seguida, altere os atributos da hachura na caixa de diálogo Editar padrão da hachura. Todas as alterações são salvas como modificações de propriedades.

Para alterar o estilo de hachura de uma hachura de seção, selecione outro estilo na caixa de listagem Estilo na guia Anotação da faixa de opções. O estilo de hachura selecionado é aplicado ao objeto de hachura e todas as modificações são descartadas.

Padrão de sombreado Por material

É possível mapear materiais para padrões de hachura. Abra o Editor de estilos e normas, clique no estilo Padrão ativo e abra a guia Padrões do padrão de hachura do material. Em seguida, importe materiais ou crie uma lista de materiais manualmente e mapeie os padrões de hachura para materiais.

Se o material de um componente for definido no mapeamento do padrão de hachura, o padrão de hachura Por material será usado sempre que o componente for cortado. A opção Por material está ativada para o componente. Caso contrário, será usado o padrão de hachura do estilo de hachura atribuído ao objeto da hachura de seção em Padrões do Objeto. A opção Por material é desativada para o componente.

Dica: Para ativar o padrão de hachura Por material para desenhos herdados, mapeie materiais para padrões de hachura no Editor de estilos e normas e, em seguida, selecione a opção Por material para todos os padrões de hachura do desenho na caixa de diálogo Editar padrão de hachura ou no menu de contexto Hachura.

Delimitador de hachura cruzada

Selecione a opção Recorte de hachura cruzada na guia Desenho da caixa de diálogo Configurações de documento para quebrar a hachura de anotações de desenho em vistas de corte.

Notas:

• Para ativar o recorte em torno de símbolos definidos pelo usuário, selecione a opção Recorte de símbolos para instâncias de símbolos individuais.
• O recorte da hachura cruzada não é suportado para metas de referência e em vistas isométricas.

Dica: A hachura é recortada na caixa delimitadora do texto da nota. Se apropriado, altere o tamanho da caixa delimitadora para redimensionar a área recortada.

Estilos para anotações da vista de seção

A aparência padrão da linha de seção, as setas e o estilo de texto da legenda são especificados no estilo Anotação de vista. Para mudar as configurações padrão, clique na guia Gerenciar painel Estilos e normas Editor de estilos e edite um estilo de anotação de vista existente ou crie um novo.

Para alterar as propriedades padrão da legenda da vista de seção, selecione a guia Gerenciar painel Estilos e normas Editor de estilos , selecione um estilo padrão e abra a guia Preferências da vista no painel Estilo padrão.

Editando as vista de seção

Depois de inserir uma vista de seção, é possível alterar a definição da vista ou, até mesmo, o tipo de vista, arrastando os elementos de uma linha de corte da vista na janela de desenho.

• Arraste um ponto para encurtar ou estender um segmento de linha.
• Arraste um segmento de linha para movê-lo e encurtar ou estender os segmentos de linha adjacentes.
• Arraste uma seta para alterar sua direção ou o comprimento do patamar.
• Arraste um ponto para alterar o ângulo de um segmento de linha.

Quando você alterar a linha de corte da vista, a vista dependente será atualizada para refletir a nova definição da vista.

Herança do corte em seção e sobreposto

As vistas isométricas projetadas que foram criadas para as vistas de seção herdam a seção por padrão. As vistas ortogonais projetadas e as vistas auxiliares suportam a herança da seção, mas estão desativadas por padrão.

As vistas isométricas projetadas criadas para as vistas com uma quebra herdam o corte de quebra por padrão. As vistas ortogonais projetadas e auxiliares não suportam a herança das operações de sobreposição.

Dica: Para ativar ou desativar a herança da seção ou corte sobreposto, clique com o botão direito do mouse na vista e selecione Editar vista. Abra a guia Opções de visualização da caixa de diálogo Vista de desenho e selecione as opções apropriadas na seção Herança de corte.

Operações de segmentação em vistas de seção

É possível criar uma vista de seção com alguns componentes segmentados e outros componentes seccionados, dependendo das configurações de atributos do navegador.

Também é possível anular as configurações de componentes do navegador e segmentar todas as peças da vista, conforme a geometria da linha de seção. Os componentes que a linha de seção não cruzar, não participarão da operação de segmentação.
