Criação de uma peça no Autodesk Inventor

Nesta seção, restrições horizontais e verticais para restringir a forma às coordenadas X, E, Z com os valores 0, 0, 0, serão aplicadas. A seguir cotas serão adicionadas, parâmetros nomeados serão aplicados e equações serão utilizadas.

Restringir o retângulo para centralizá-lo em 0, 0, 0, facilita restringir a peça dentro de uma montagem. Dado que os planos de trabalho de origem passam através do centro da peça, é fácil utilizar estes planos para alinhar os componentes em uma montagem. Restringir um esboço à origem também faz com que seu comportamento seja previsível quando cotas paramétricas forem adicionadas. Também aplica duas restrições ao esboço usando a definição da posição XY cartesiana.

A adição de relações entre cotas reduz o número de modificações, especialmente em peças complexas. Também é possível adicionar fórmulas matemáticas às cotas. Um vínculo aos operadores que podem ser usados nas equações é oferecido no exercício.

  1. Clique no ícone do Autodesk Inventor para começar uma nova peça. Selecione Novo para abrir a caixa de diálogo Novo Arquivo.
  2. Clique na pasta métrica para começar uma nova peça métrica. Abaixo a categoria de Peças, clique duas vezes em Standard (mm).ipt .

    Se as configurações do esboço coincidem com as recomendações anteriores, um eixo X, um eixo E e um ponto situado em 0, 0, 0 serão mostrados.

  3. Clique naguia Modelo 3Dpainel Esboço Criar esboço 2D
  4. Expanda a pasta Origem e, a seguir, selecione o plano XY.

    Se as configurações do esboço coincidem com as recomendações anteriores, um eixo X, um eixo E e um ponto situado em 0, 0, 0 serão mostrados.

  5. Clique na guia Esboço painel Desenhar Retângulo . Selecione Retângulo por dois pontos no menu suspenso ou selecione Retângulo por dois pontos no menu de indicadores. Crie um esboço de um retângulo centralizado em 0, 0.

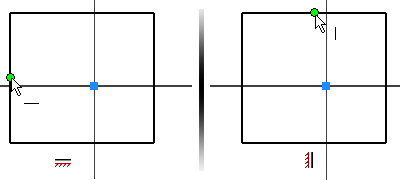

  6. Aplique uma restrição Horizontal entre a origem e o ponto central de uma linha vertical. Passe o cursor perto do ponto central da linha vertical para exibir e selecionar o ponto central.
  7. Aplique uma restrição Vertical entre a origem e o ponto central de uma linha horizontal. Passe o cursor perto do ponto central da linha horizontal para exibir e selecionar o ponto central.

    Se a lógica destas seleções parece confusa, imagine o eixo que une os dois pontos selecionados.

  8. Na faixa de opções, clique na guia Esboço painel Restringir Cota ou selecione Cota geral no menu de indicadores.
  9. Insira uma cota horizontal.
  10. Na caixa de diálogos Editar Cotas, insira a equação Largura=49 mm para definir uma nova variável chamada Largura com o valor inicial de 49 mm.
  11. Insira uma cota vertical. Realce o valor que aparece na caixa de diálogo Editar Cotas. Em lugar de inserir um número, selecione o valor da cota horizontal. O nome de variável da primeira cota (Largura) aparece na caixa de diálogo. Clique na marca de verificação para vincular a cota atual à primeira cota.

    A cota vertical é exibida como fx:49. Isto significa que há uma fórmula ativa para a cota vertical e que seu valor atual é 49.

  12. Clique com o botão direito do mouse e selecione Concluir [ESC] no menu de contexto para sair do comando Cota.

    Outra equação foi criada!

  13. Para ver a equação completa, clique com o botão direito do mouse em uma área vazia da janela de desenho. Selecione Exibir cotas no menu de estouro e, a seguir, selecione Expressão. Aparecem os nomes das variáveis e as fórmulas. A cada cota é atribuída uma variável baseada na ordem de criação. d0 é o primeiro valor atribuído porque 0 é o primeiro inteiro. Neste exemplo, o nome d0 foi alterado para Largura e é uma cota "paramétrica". A segunda cota conserva o nome de variável original, “d1”, e é "dirigida" pela cota denominada Largura.
    Nota: A ordem de criação não afeta qual cota exerce o controle.
    Nota: O menu de indicadores aparece próximo à área da tela na qual se clicou com o botão direito do mouse. Esta técnica deve ser utilizada para controlar a localização de menus de indicadores.
