Visualização e Edição dos Parâmetros

É possível atribuir nomes às variáveis de dimensões ou criar os próprios parâmetros. Também é possível criar fórmulas usando expressões matemáticas. Se uma expressão não for criada ao se criar a dimensão, é possível usar a caixa de diálogo Parâmetros para adicionar ou editar equações.

  1. Na faixa de opções, clique na guia Gerenciar painel Parâmetros Parâmetros para abrir a caixa de diálogo Parâmetros.

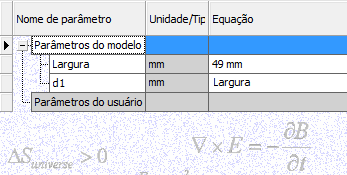

  2. Note que d0, dentro da coluna Parâmetros do Modelo é exibido como Largura. O parâmetro do modelo também exibe d1 como igual ao valor da Largura.
    Nota: Os nomes das variáveis são sensíveis e não permitem o uso de espaços no nome.
  3. Selecione Concluído quando terminar.
    Dica: É possível usar sinais algébricos na área de equações ou na caixa de diálogo Editar Dimensão para criar uma fórmula matemática. As equações incompletas ou inválidas são exibidas na cor vermelha.
  4. Clique com o botão direito do mouse em uma área vazia da janela de desenho. Selecione Exibir Dimensão no menu de estouro e, a seguir, selecione Tolerância para exibir as dimensões sem os nomes dos parâmetros.
  5. Termine o esboço usando um dos seguintes métodos:
    • Selecione o comando Concluir Esboço.
    • Clique com o botão direito do mouse na janela de desenho e selecione Encerrar Esboço 2D no menu marcação.
    • Clique no botão Voltar na barra de ferramentas Acesso Rápido no lado esquerdo superior da tela.

    Ao terminar o esboço, a vista automaticamente rotaciona até a vista Inicial (isométrica).

  6. Crie a extrusão.

    Clique na guia Modelo 3D painel Criar Extrusão , ou selecione Extrusão no menu marcação. Clique e arraste o manipulador da seta de distância até o valor de 20 mm aparecer na caixa de entrada de valor. Alternativamente, também é possível inserir 20 neste campo utilizando o teclado.

  7. Clique no botão verde OK para criar a extrusão e terminar o comando.
  8. Salve o arquivo com o nome End Cap Back.
