Adicione os fixadores

  1. Sobre a miniatura do furo e das descrições, selecione o texto Clicar para adicionar um fixador. Serão exibidos os parafusos disponíveis.
  2. Selecione ISO do menu Padrão para filtrar a seleção.

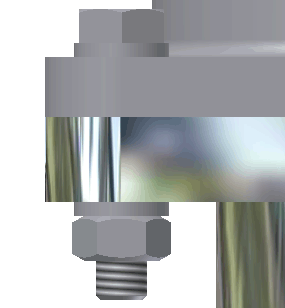

  3. Selecione ISO 4016. Será executado uma visualização do parafuso selecionado na janela de desenho.

    Note também, que o programa seleciona um comprimento suficiente para atravessar automaticamente os componentes escolhidos.

    Nota: Se sua biblioteca do Centro de conteúdo não contém padrão ISO, ou este parafuso particular, selecioneTodosdo menu Padrão, e então, selecione um parafuso similar.
  4. Selecione o texto Clique para adicionar um fixador, localizado exatamente abaixo da miniatura do parafuso e, então, selecione ISO 7092.

    O gerador filtrará logicamente as seleções disponíveis. Por exemplo, quando adiciona hardware de prendedor entre o parafuso e o furo superior, o programa somente apresentará arruelas para seleção.

  5. Selecione o textoClique para adicionar um fixador, localizado exatamente abaixo da miniatura do parafuso e, então, selecioneISO 7092.
  6. Selecione o texto Clicar para adicionar um prendedor, localizado embaixo da miniatura de arruela e, a seguir, selecione ISO 4032. A seleção de arruelas está completa.
  7. Clique em Aplicar.

    A caixa de diálogo Nomeando arquivo abre onde você pode especificar o nome Mostrar da conexão com parafuso e as configurações do nome do Arquivo .

  8. Remova a marca de verificação próxima ao prompt para nome de arquivo Sempre,e clique em OK.
