Definição do sistema de extensão

Neste tópico, o esboço da extensão é criado com um tipo de padrão e equilíbrio de extensão predefinido.

Com a criação do esboço da extensão, a extensão será adicionada à montagem de molde.

1. Na faixa de opções, clique na guia Layout de molde > painel Extensão e canais > Esboço automático da extensão.

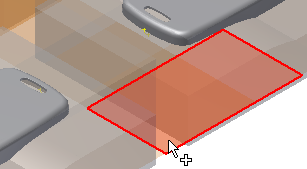

2. Selecione a superfície que aparece realçada na próxima imagem. Ela foi gerada com uma superfície de extensão.

3. No menu Equilíbrio, selecione Equilíbrio H.
4. No menu Padrão, selecione Padrão 1.
5. Na seção Parâmetros, insira os valores:
   • A = 60 mm
   • B = 27 mm

   Os valores de A e B definem a extensão, como mostra a próxima imagem.


6. Na seção Opção da caixa de diálogo, descarte a opção Ativar edição do esboço. Neste exercício, não é necessário editar o esboço.
7. Na caixa de diálogo Esboço de extensão, clique em OK. O esboço da extensão é exibido como na próxima imagem.

8. Clique em Extensão.
9. No menu Tipo de seção, selecione Círculo.
10. Referente ao tamanho da extensão circular, insira o valor:
    • Diâmetro = 6 mm
11. Selecione os dois comprimentos do esboço da extensão que compõem o trecho de 120 mm perto das extremidades mais próximas das duas subpartições. A seleção destas localizações garante que os primeiros materiais estejam corretamente posicionados.
    Nota: Se os primeiros materiais não aparecem nos locais corretos ou apresentam falhas, altere as opções de posição de início e de extremidade. Clique na célula Posição do primeiro material e reverta as opções de início e de extremidade.

12. Clique em Aplicar.

    A extensão aparece no modelo, como mostra a imagem anterior.

    Agora que a extensão principal já foi definida, é possível definir as subpartições. As subpartições têm um diâmetro menor. Referente ao tamanho da extensão circular, insira o valor:

    • Diâmetro = 4 mm
13. Em uma das quatro linhas de esboço das subpartições, selecione a linha na extremidade mais próxima da peça moldável. Selecione pontos nas outras três linhas restantes em locas similares. É importante que a seleção seja feita próxima à peça moldável para que as localizações de início e de extremidade dos primeiros materiais sejam definidas adequadamente.
14. Clique nas células Comprimento do primeiro material, na caixa de diálogo Criar extensão e defina os valores:
    • Segmento 1 = 0 mm
    • Segmento 2 = 0 mm
    • Segmento 3 = 0 mm
    • Segmento 4 = 0 mm
15. Clique em OK para finalizar a extensão. O modelo é exibido como na próxima imagem.
