Neste tópico, as localizações do ponto de injeção dos componentes Exp-Mobile Top e Exp-Mobile Bottom são definidas.
- Na faixa de opções, clique na guia Layout de molde > painel Extensão e canais > Localização do ponto de injeção

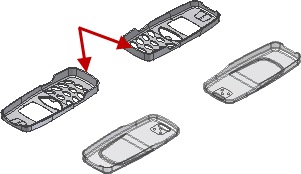

. - Selecione o modelo que é mostrado na próxima imagem para a seleção da Peça de plástico, na caixa de diálogo Localização do ponto de injeção.
- As duas instâncias do modelo Exp-Mobile Top estão disponíveis para especificação da localização do ponto de injeção. Uma localização do ponto de injeção é criada em cada uma das áreas indicadas.

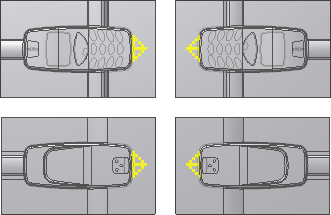

- Amplie para exibir o final do modelo Exp-Mobile Top, mostrado na próxima imagem. Selecione um ponto próximo ao centro da superfície plana fina para satisfazer a seleção Localização.
A seleção desta superfície restringe a localização do ponto de injeção à ela. A localização do ponto de injeção na superfície é definida inicialmente como o ponto selecionado. Para alterar esta posição, valores exatos para U e V podem ser atribuídos na caixa de diálogo Localização do ponto de injeção.
- No campo Valor, da caixa de diálogo Localização do ponto de injeção, especifique os valores:
- Posição de U = 0,5
- Posição de V = 0,09
- Verifique se a caixa Copiar para todos os suportes está selecionada. Esta ação copia a localização do ponto de injeção para todos os elementos padronizados. Clique em Aplicar para criar a localização do ponto de injeção nas duas instâncias.
- Clique em OK, na caixa de diálogo Nomear arquivo, para aceitar o padrão.
- Clique no seletor de peça Peça de plástico.

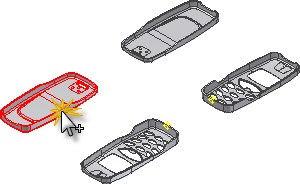

- Selecione o componente Exp-Mobile Bottom, como mostra a próxima imagem.
- Amplie para exibir o final do modelo Exp-Mobile Bottom, mostrado na próxima imagem. Selecione um ponto próximo ao meio da superfície inferior para a Localização.
- No campo Valor, da caixa de diálogo Localização do ponto de injeção, insira os valores:
- Posição de U = 0,5
- Posição de V = 0,04
- Verifique se a caixa Copiar para todos os suportes está selecionada. Esta ação copia a localização do ponto de injeção para todos os elementos padronizados. Clique em Aplicar para criar a localização do ponto de injeção nas duas instâncias.
- Clique em Concluir para finalizar o comando.
- Os pontos aparecem na montagem de molde de todos os modelos e a localização do ponto de injeção está presente no navegador embaixo de cada peça pai.
Nota: Na caixa de diálogo Localização do ponto de injeção, a guia Sugerir executa uma simulação da peça moldável. Ela também oferece localizações para um número de portões especificado pelo usuário. O tutorial Sobre este tutorial explica como executar uma simulação da Localização de ponto de injeção.
