Ao usar o gráfico de entrada para definir valores que variam durante a simulação , são oferecidas várias opções para definir os setores da curva . Estas opções estão em forma de leis ou funções matemáticas que criam tipos de curvas específicas.
Para definir a cada setor de uma curva, são atribuídas funções matemáticas (isto é, leis). Podem ser criados vários setores sucessivos de forma que a cada um tenha sua própria lei ou uma soma de diferentes leis, por exemplo, uma função de seno mais uma função de rampa. Por exemplo, é possível criar um primeiro setor com uma rampa cúbica e um segundo setor com um seno. O software impõe o princípio de continuidade das leis globais. Este comportamento pode confundir o primeiro ponto do segundo setor e o último ponto do primeiro setor, e provocar a deslocação automática de outros pontos. Com freqüência, para obter a curva desejada inicialmente, devem ser adicionadas mais funções.
Após selecionar uma lei e movê-la à caixa Lista de leis do setor, é necessário adicionar parâmetros para a mesma. Para adicionar parâmetros deve fazer o seguinte:
Após ter selecionado um setor de curva e ter adicionado as condições que deseja aplicar, poderá definir o setor de curva selecionado.
As leis podem ser selecionadas e substituídas tão frequentemente quanto se fizer necessário, mas a nova lei substituirá a lei exibida na caixa Lista de leis do setor.
Podem ser somadas múltiplas leis no mesmo setor. Se desejar adicionar mais leis para um setor, repita o primeiro passo e este passo, mas dessa vez clique. Para remover uma lei em um setor que contém múltiplas leis, selecione a lei que deseja excluir na caixa Lista de leis do setor e clique em
.
Se exibir |
Insira |
Rampa linear, Rampa cúbica, Cicloide, Harmônico, Seno modificado, Trapezoide modificado |
Use as coordenadas (X1, Y1) e (X2, Y2) dos pontos que definem a curva e/ou insira um valor para Inclinação para definir o gradiente médio da linha. A curva pode ser definida inserindo as coordenadas dos pontos inicial e final ou inserindo as coordenadas do ponto inicial e o gradiente médio do setor. A curva é simétrica em torno da metade do setor. A área situada abaixo da curva é igual a do triângulo sob uma rampa linear equivalente. |
Rampa linear tem uma inclinação constante, isto é, os dois pontos do setor estão ligados por uma linha reta.

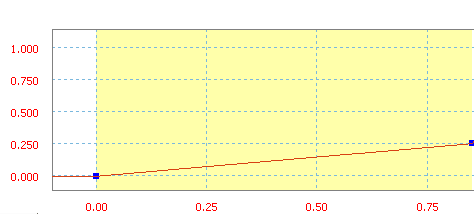

Rampa linear com uma inclinação de 30 pol/s.
Rampa cúbica é definida por um polinomial de terceira ordem.

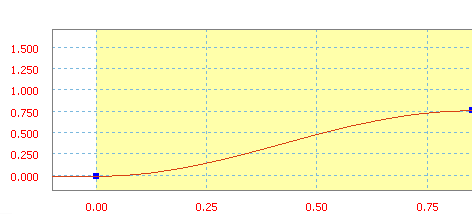

Rampa cúbica com uma inclinação média de 70 pol/s.
Ciclóide é uma função de rampa de seno/cosseno.

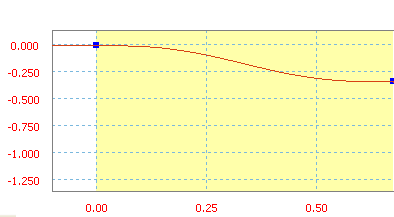

Rampa ciclóide com uma inclinação média de -50 pol/s.
Harmônico é uma função de rampa de seno/cosseno.
Rampa harmônica com uma inclinação média de 90 pol/s.
Seno modificado é uma função de rampa de seno/cosseno.
Rampa de seno modificado com uma inclinação média de 60 pol/s.
Trapezóide modificado é uma função de rampa de seno/cosseno.
Rampa de trapezóide modificado com uma inclinação média de 300 pol/s.
Se mostra |
insira |
Seno |
um valor para Amplitude para indicar a altura da curva desde o mediano do ciclo para que a Freqüência mostre o número de ciclos por unidade de eixo X e para que a Fase mostre a distância desde o início de um ciclo até o começo do setor. Seno é uma função clássica. As unidades de amplitude são as mesmas que as da variável controlada (movimento imposto, força). As unidades de freqüência são as inversas da variável utilizada no eixo X (em Hz se for tempo). A fase é expressada em graus ou radianos. |
![]() Seno com uma amplitude de 40, uma freqüência de 3 Hz e uma fase de 20 graus. |
|
Polinomial |
Polinomial é uma função polinomial e neste caso, possui até cinco graus. Existem dois métodos para definir os coeficientes do polinomial. Método 1: Especificação dos valores dos coeficientes Insira um valor para a0 e tantos quanto desejar dos valores seguintes. Método 2: Importação de um arquivo de texto
O arquivo de texto deve ter o seguinte formato: //comentários- as linhas de comentários são opcionais e vêm precedidas por duas barras inclinadas. x1 y1- lista de pontos baseada nos valores de x e y. ... - uma definição de ponto por linha. xn yn - tantos pontos quanto forem necessários. É possível inserir os valores desejados ou o software pode calcular os termos automaticamente utilizando o método de interpolação menos quadrado. |

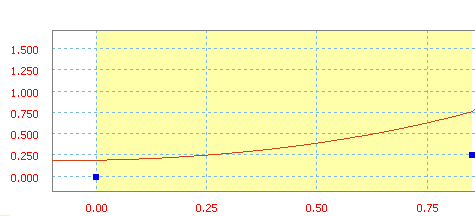

![]() Polinomial com a0=20 pol, a1=10 pol/s, a2=50 pol/s 2 e a3=20 pol/s 3 . |
|
Spline |
Um valor de Inclinação para definir a inclinação da linha. Spline é uma função cúbica utilizada para interpolar entre pontos sucessivos. Uma spline pode ser definida de várias formas. São as seguintes:
|
![]() Spline definida usando adição de pontos. |
|
A spline definida aqui pode ser salva, independentemente de como tenha sido definida. ![]() Nota: Não podem ser adicionadas outras leis a um setor definido por uma spline. Ademais, se substituir uma lei de setor por uma spline, as inclinações inicial e final serão adotadas automaticamente dos setores anteriores e seguintes, ainda que possam ser alteradas manualmente mais adiante.
|
|
Se deseja utilizar um arquivo de texto que contém pontos de tangência, estruture o arquivo da seguinte forma: |
|
// comentários |
É possível incluir uma ou várias linhas de comentários no arquivo. Cada linha deve começar com “//”. As linhas de comentários são opcionais, mas fornecem um valor para o entendimento da finalidade da spline. |
[Tangentes] T1 T2 |
Especifica o valor da tangente dos pontos inicial (T1) e final (T2) do setor. Estes valores são exibidos como inclinação “inicial” e “final” na interface do usuário. Se não for fornecido nenhum valor, é assumido um valor de tangente implícito de 0,0 (tangente horizontal). Igual ao que ocorre com as linhas de comentários, esta linha é opcional, mas como pode-se notar, se não for fornecido nenhum valor de tangente, devem ser assumidos certos parâmetros. |
X 1 Y 1 ... X n Y n |
Na lista de coordenadas dos pontos, podem ser exibidos tantos pontos quantos sejam necessários. Defina um ponto por linha. |
Exemplo de arquivo de texto |
// // Pontos de simulação de spline de entrada // Valor: Torque da junta (N mm) // Referência: Tempo s [Tangentes] -3,40775 -5,27803 +0,000 +0,000 +4,313 +1,510 +7,954 -9,756 +1,000 +0,000 |
Fórmula |
uma fórmula na caixa de fórmula para definir a curva. Fórmula é uma equação com funções e palavras-chave. Só está disponível para definir a junta e os esforços externos. Não pode ser imposto um movimento em um grau de liberdade. A continuidade com os setores adjacentes não é mantida de forma automática. Devem ser definidas para evitar colisões durante a simulação. As fórmulas estão limitadas a 255 caracteres. É possível utilizar qualquer uma destas funções:
|
![]() Curva definida pela fórmula Y = X + 37, |
Exemplo 1
É possível criar três setores. No segundo, deseja-se um seno de freqüência baixa.
É possível ver a curva antes e após a criação do seno. O terceiro setor foi movido verticalmente para que exista uma continuidade entre os dois setores. Para obter a curva desejada inicialmente, devem ser adicionada mais funções.
Exemplo 2
Algumas funções estão limitadas em suas definições. Para obter um seno de variação de 300, deve ser adicionada uma lei constante com um valor de 300 e uma lei de seno.
A variação em torno de uma inclinação diferente de zero pode ser modelada usando a combinação de uma rampa e um seno.
Exemplo 3
Para simular uma vibração em um movimento alternativo, combine as leis de seno de diferentes amplitudes e freqüências.
É interessante definir como se comportam as variáveis fora dos setores de curva: antes do primeiro e após o último. Após ter selecionado uma área fora de toda a curva e adicionado as condições que deseja aplicar, pode-se definir a área selecionada.
Será aberta a caixa de diálogo Seleção de um ponto inicial.
É aberto um menu que exibe cada um dos pontos onde começa um setor de curva.
Para definir a área fora de uma curva são dispostas cinco opções. São as seguintes:
Valor constante |
Esta opção define um valor constante igual ao primeiro valor da curva se a área estiver sendo definida à esquerda do primeiro ponto ou o último valor da curva, se a área estiver sendo definida à direita do último ponto. Este é o ajuste padrão. |
Inclinação constante |
Esta opção define uma linha de inclinação constante na área selecionada. O valor da inclinação é igual ao valor da inclinação do primeiro setor de curva se a área estiver sendo definida à esquerda do primeiro ponto ou o valor da inclinação do último setor de curva se a área estiver sendo definida à direita do último ponto. |
Módulo |
Esta opção define um valor na faixa de definição da lei (todos os setores definidos) de acordo com o princípio do módulo, isto é, uma curva que foi definida é repetida em ambos os lados do eixo de coordenadas. Simulação dinâmica garante que a coordenada do último ponto da lei (último setor) seja igual à coordenada do primeiro ponto (primeiro setor). Se não for assim, aparecerá uma mensagem de erro solicitando que altere os valores. Esta mensagem aparece porque o motor de cálculo não pode lidar com descontinuidades. Este modo é aplicado nas peças situadas à direita e à esquerda da lei. |
Cíclica |
Esta função utiliza um ciclo copiado de um ponto definido pelo usuário até o último ponto da curva definida pelo usuário. Para o início do ciclo, selecione um ponto que seja igual ao último ponto da curva definida pelo usuário. Caso contrário, haverá uma descontinuidade entre o início e o fim do ciclo. Em tal caso, aparecerá uma mensagem de erro. |
Livre |
Esta opção não estabelece nenhuma definição para a área. Não é aplicada nenhuma força e o grau de liberdade estipulado (por um movimento imposto) é liberado. No caso de um movimento imposto, é necessário liberar o setor situado à direita do último ponto antes de liberar o último setor, depois, o penúltimo e assim por diante. |
