Agora que a montagem de esqueleto foi testada com sucesso, é possível seguir gerando a montagem. A seguir, crie uma peça de estrutura derivando geometria a partir da peça Estrutura de Esqueleto.
AbraFrame.iam.
Desative a visibilidade de Estrutura de Esqueleto. É evitado que selecione acidentalmente as superfícies neste arquivo em etapas posteriores.
Clique em Criar para criar um componente dentro da montagem.
Insira Frame1 no campo Nomeie novo componente.

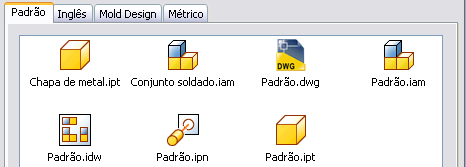

Clique e selecione Standard (mm).ipt na Métrico guia.
Verifique se a Localização do novo arquivo está estabelecida no diretório \Tutorial Files\iCopy.
Verifique se Restringir plano do esboço para face ou plano selecionados não está selecionada.
Clique em OK.
No navegador de modelo, expanda a pasta Origem em Frame.iam e selecione o Plano XY.
Saia do esboço e exclua Esboço1. Não é necessário para este componente.
Clique na guia Gerenciarpainel Inserir Derivar comando.
Na caixa de diálogo Abrir, selecione Estrutura de Esqueleto.ipt e clique em Abrir.
Expanda o nó Corpos de Superfície. Estabeleça Srf1 e Srf6 e todas as outras superfícies em .
Expanda o nó Esboços. Estabeleça Esboço2 e todos os outros esboços em .
Expanda o nó Geometria de trabalho. Estabeleça Plano de trabalho 5 e todos os outros planos de trabalho .

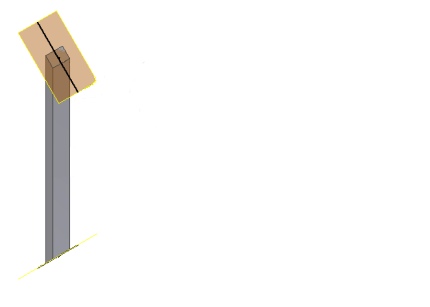

Na caixa de diálogo Derivar, clique em OK. As superfícies e o esboço a partir da Estrutura de Esqueleto são adicionados à peça. Utilize o comando Derivar para adicionar estas superfícies mantendo um vínculo entre os dois arquivos. A visibilidade da Estrutura de Esqueleto.ipt está desativada para maior clareza na seguinte imagem.
Inicie o comando Extrusão.
Esboço2 é selecionado automaticamente. Este é o único perfil fechado na peça.
No menu suspenso Extensão, selecione Entre.
Selecione Srf1 e Srf6 como os planos Entre. A ordem é irrelevante.
Clique em OK.
Desative a visibilidade das superfícies da peça derivada (Srf1 e Srf6). É evitado que os selecione acidentalmente em etapas posteriores.
