Inclua a geometria em um esboço 3D

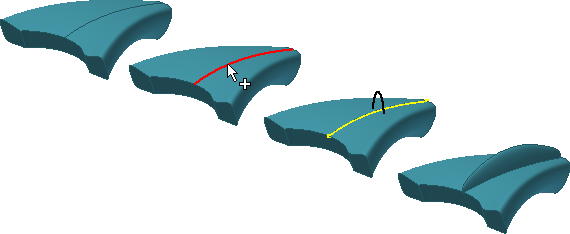

Na faixa de opções, clique na guia esboço 3D painel Desenho Incluir geometria Para copiar associativamente as arestas de modelo existentes, a geometria do esboço 2D e os dados da estrutura de arame importados em um esboço 3D.

Você pode conectar uma nova geometria do esboço 3D aos pontos finais da geometria incluída.

  1. Na faixa de opções, clique na guia esboço 3D painel Desenho Incluir geometria .
  2. Clique nas arestas de modelo, na geometria do esboço 2D ou nos dados da estrutura de arame para copiar para o esboço 3D.
  3. Ao concluir, clique no botão direito do mouse e selecione Concluir.

Se você editar a geometria 2D, os segmentos incluídos no esboço 3D são atualizados. A geometria incluída permanece em um esboço 3D, mesmo se a geometria 2D original for excluída.

É possível anular o vínculo entre a geometria incluída e a geometria principal. Clique com o botão direito na geometria incluída e selecione Quebrar vínculo. Uma vez anulado o vínculo, a geometria de referência permanece no esboço 3D e deixa de estar associada à geometria principal.

Nota: Crie a geometria 2D necessária antes de criar o esboço 3D. Para incluir a geometria 2D após ter criado o esboço 3D, siga um dos seguintes procedimentos:
