Algumas operações são mais fáceis de serem criadas quando o modelo é plano. Use a operação Desdobrar para desdobrar (ou remover) a totalidade ou parte das dobras (ou curvas) do modelo. Com o modelo desdobrado, é possível adicionar operações e usar as operações de redobra para devolver o modelo ao estado dobrado.
Nesta parte do tutorial, você removerá a curva das duas operações de curva de contorno e desdobrará duas das quatro dobras que formam o tubo quadrado. Você adicionará um furo que será padronizado ao longo da peça. Para completar o exercício, são adicionadas duas operações de Redobrar para redobrar o modelo e voltar a curvá-lo. O modelo completo terá um aspecto similar ao exibido na seguinte imagem.
- Na faixa de opções, clique na
guia Planificação
painel Peça dobrada
ir para Peça dobrada
ou clique com o botão direito do mouse e selecione Ir a peça dobrada no menu de indicadores, para retornar ao modelo dobrado. Nota: Como alternativa, é possível clicar duas vezes o nó Modelo dobrado do navegador do Modelo para voltar ao estado do modelo dobrado. - Se necessário, clique com o botão direito do mouse e selecione Vista inicial no menu de contexto (ou pressione F6) para alterar a vista para uma orientação isométrica.
- Clique em
guia Chapa de metal
painel Alterar
Desdobrar

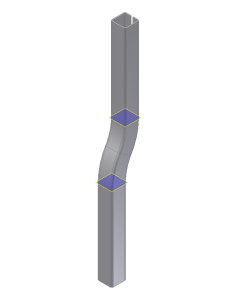

. É aberta a caixa de diálogo Desdobrar e aparecem dois planos de referência fixos nos extremos das operações de Curva de contorno.
- Neste exercício, anularemos primeiro as curvas das operações de curva de contorno. Clique no viewport para selecionar o plano de trabalho fixo inferior.
Após selecionar uma referência fixa, são realçadas as curvas que podem ser anuladas com respeito a essa referência.
A seguir, execute os passos de seleção de desdobra adicionais.
