Restrinja as curvas de forma que elas fiquem paralelas

A restrição paralela obriga as linhas ou os eixos de elipse selecionados que sejam paralelos entre si. Em um esboço 3D, a restrição paralela é paralela aos eixos de peça x, y ou z, a não ser que tenha sido restringida manualmente à geometria selecionada.

  1. Na faixa de opções, clique na guia Esboço painel Restringir Restrição paralela .
  2. Selecione a primeira linha ou o primeiro eixo de elipse.
  3. Selecione uma segunda linha ou um segundo eixo de elipse.
  4. Continue inserindo restrições paralelas ou execute uma das ações seguintes para sair:
    • Clique com o botão direito do mouse e selecione Concluir.
    • Pressione Esc.
    • Selecione outro comando.

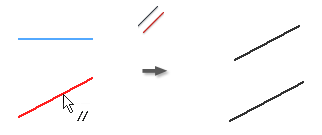

Exibir como é criado uma restrição paralela

Exibir como são criados linhas paralelas

Nota: Para fazer com que várias linhas ou vários eixos sejam paralelos entre si, selecione-os e a seguir clique Paralelo.
