Ajustar a aparência de textura em componentes

Para alterar a cor ou orientação, utilize o comando Ajustar em ferramentas na tela.

As ferramentas de comando de ajuste são a minibarra de ferramentas e o manipulador de textura. A Minibarra de ferramentas e o manipulador exibem apenas se um mapa de textura é atribuído à aparência que você está editando.

Modifique a aparência usando a minibarra de ferramentas.

A minibarra de ferramentas de aparência fornece acesso a propriedades de aparência, assim você pode mudar o modo de cor, valores de cor, textura e mapeamento de textura.

Altere a aparência da peça

Nota: Quando estiver trabalhando em uma montagem, a seleção é definida para componentes. Ao trabalhar em uma peça, a seleção é configurada para faces. Para selecionar o corpo da peça, mova o cursor perto de uma aresta.
  1. Na barra de ferramentas acesso rápido QAT, clique em Ajustar . Alternativamente, na guia Ferramentas painel Materiais e Aparências, clique em Ajustar .
  2. Selecione a superfície com uma aparência de textura que deseja modificar. A Aparência na minibarra de ferramentas é exibida perto da seleção.

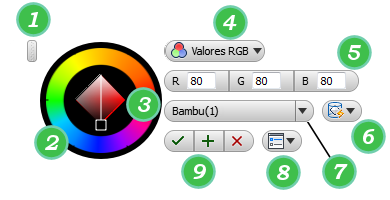

    A minibarra de ferramentas consiste em diversos controles relacionados com as aparências:

    1. Recolocação de manipulador
    2. Círculo de cores
    3. Cursor de seleção de cores implícitas
    4. RGB ou HSB (Matiz, Saturação, Brilho) modo de cores
    5. Os valores da cor com base na seleção de RGB ou HSB
    6. As opções de mapeamento, as opções são baseadas na seleção
    7. Seleção de aparência
    8. Opções da minibarra de ferramentas
    9. OK, Aplicar, Cancelar
  3. Utilize as opções para modificar a aparência, como necessário.
  4. Clique em Ok.
Altere a aparência de vários objetos
  1. Primeiro, o cursor de Ajuste a Aparência é exibido como um conta-gotas, tornando possível selecionar a aparência do objeto para aplicar a outros objetos. Selecione o objeto com a aparência desejada para atribuir a outros objetos.
  2. O cursor se transforma em uma lata de tinta/preenchimento tornando possível pintar outros componentes ou outras faces com a aparência selecionada. Posicione o cursor sobre o objeto que você deseja pintar com a aparência e dê um clique.
  3. Continue o processo, pintando qualquer número de objetos com a aparência selecionada.

Modificar a aparência usando o Manipulador de textura

Utilize o Manipulador de textura para ajustar a posição da textura e modificar a rotação e a escala sem sair do ambiente de modelagem.

  1. Na guia Ferramentas painel de Aparências de Materiais, clique em Ajuste .
  2. Selecione a superfície com uma aparência de textura que deseja modificar. O manipulador é exibido na seleção.

    O Manipulador é composto de seis pontos para manipulação:

    1. Deslocação plana na tela X.
    2. Deslocação plana na tela Y.
    3. Girar em torno da Origem.
    4. Escala uniforme.
    5. Escala não uniforme na tela X.
    6. Escala não uniforme na tela Y.
    (
  3. )Utilize o ponto de manipulação apropriado para obter o resultado de destino.
  4. Clique em Ok.
