A restrição perpendicular faz com que as linhas, as curvas ou os eixos de elipse selecionados sejam colocados formando um ângulo de 90 graus, um em relação a outro.
- Na faixa de opções, clique na
guia Esboço
painel Restringir
Restrição perpendicular
. - Selecione a primeira linha, curva ou o primeiro eixo de elipse.
- Selecione a segunda linha, curva ou o segundo eixo de elipse.
- Continue inserindo restrições perpendiculares ou execute uma das ações seguintes para sair:
- Clique com o botão direito do mouse e selecione Concluir.
- Pressione Esc.
- Selecione outro comando.

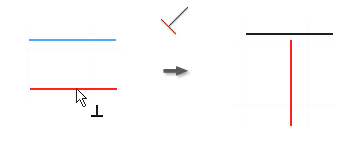

Exibir como é criado uma restrição perpendicular
Mostrar como criar linhas perpendiculares
Nota: Para adicionar uma restrição perpendicular a um spline, a restrição deve ser aplicada de extremidade a extremidade entre o spline e a outra curva.
