Mova o pino 2 dos arames que foi adicionado anteriormente até outro pino do mesmo conector.
- Ative Montagem de cabos e fios1.
- No navegador ou na janela de desenho, clique com o botão direito em Fio1 e selecione Editar fio do menu de contexto.
- Na caixa de diálogo Editar fio, verifique se o botão Pino 1 está selecionado.
- Na janela de desenho, mova o cursor sobre os pinos para visualizar as possibilidades de conexão dos arames antes de fazer uma seleção.

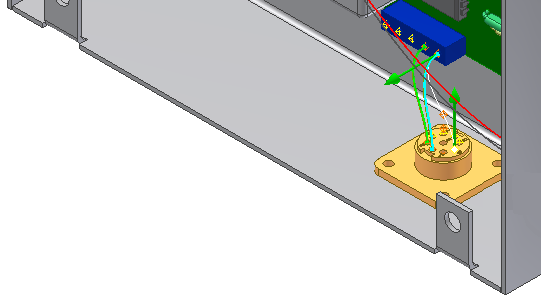

- Quando a informação de ferramenta exibir U3 Pino 6, clique no pino, tal como é exibido na ilustração seguinte.
- Clique com o botão direito e selecione Aplicar para criar o fio na nova localização.

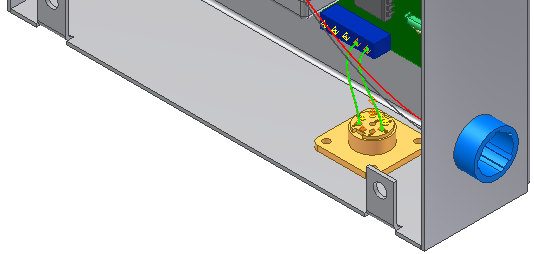

O fio é redesenhado utilizando o novo pino e é atualizado o comprimento dos arames.
- Clique em Cancelar.
