Adicione uma segunda montagem de cabos e fios e, a seguir, adicione fios de cabo. É possível documentar a fiação de cabo em um desenho de diagrama unifilar separado.
- Na faixa de opções, clique na
guia Ambientes
painel Iniciar
Cabeamento elétrico
. - Insira Montagem de cabos e fios2.iam no espaço do nome e aceite a localização do arquivo padrão.
- Adicione os seguintes designadores de referência para os conectores. No navegador, clique com o botão direito no conector e selecione Propriedades de fiação para definir os designadores de referência (RefDes).
Para a peça 360575:1 adicione RefDes U7.
Para a peça 360575:2 adicione RefDes U8.
-
Na faixa de opções, clique na
guia Cabeamento elétrico
painel Criar
Criar cabo
. - Na caixa de diálogo Criar cabo, aceite a ID do cabo padrão (Cabo1).
Por padrão, a ID do cabo é "Cabo" mais um número incremental que começando com 1.
- Na lista de cabos, selecione o cabo que deseja inserir. Selecione a categoria e o nome de cabo indicados.
Categoria: Belden
Nome: 8441
Este cabo contém dois fios para conectar na montagem.
- Verifique se o primeiro fio de cabo e o botão Pino1 estão selecionados.
- Gire a vista de forma que os pinos em 36575: 2 estejam visíveis. Selecione U8 Pino1.
Fios de cabo recebem as IDs de fio automaticamente quando são conectados. Por padrão, a ID dos arames é composta da ID de cabo mais a ID dos arames.
- Ligue a outra extremidade dos arames de cabo à peça 36575:1. Quando a informação de ferramenta exibir U7 Pino 1, clique no ponto de trabalho. O estado dos arames de cabo na lista alterará para ligado. O sistema avançará automaticamente até o seguinte fio de cabo.
- Conecte os segundos arames de cabo de U8 Pino 2 na peça 36575: 2 com U7 Pino 2 na peça 36575: 1.
- Clique em Ok.

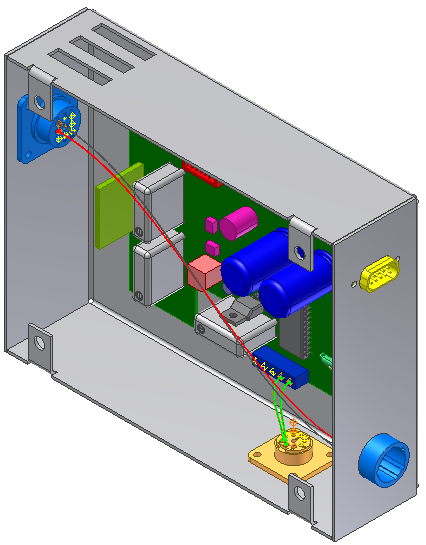

- No navegador, expanda a montagem de cabos e fios e a pasta Cabos para visualizar o cabo e os fios de cabo adicionados na hierarquia.
Os fios de cabo são denominados com a ID de cabo, seguido da ID do condutor e a ID do condutor entre parênteses.
