A seguir, é especificada uma direção para a gravidade. O comando Gravidade está localizado no nível principal dos Trechos de tubos e tubulações.
- Clique duas vezes no nó Trechos de tubos e tubulações.
- Na faixa de opções, clique na
guia Tubos e tubulações
painel Trecho
Definir gravidade

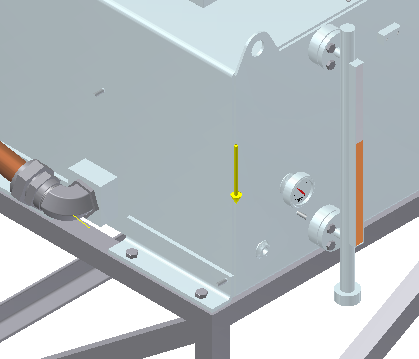

. - Selecione a aresta para definir o vetor da gravidade.
- Na caixa de diálogo Gravidade, clique em Reverter normal
, se necessário, para que o vetor aponte para baixo.
- Clique em OK.
