Criação de uma flange de transição para saída por batida

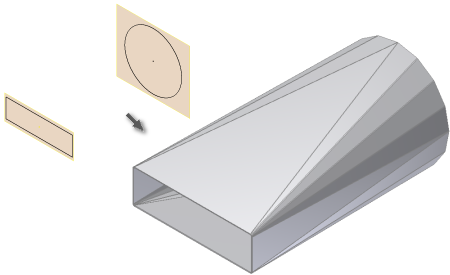

Diferentemente da saída de flange suave, por conformação, e de transição, a opção de saída por batida gera formas transicionais compostas integralmente por faces planas e faces de dobra cilíndricas. O Autodesk Inventor suporta uma opção de saída por batida que requer a seleção de dois perfis de esboço como entrada com opções adicionais para controlar as facetas resultantes.

  1. Na faixa de opções, clique na guia Chapa de metal painel Criar Flange de transição . A caixa de diálogo Flange de transição é exibida.
  2. Na janela de desenho, clique na geometria visível do esboço que define o primeiro perfil da flange de transição.
  3. Na janela de desenho, clique na geometria visível do esboço que define o segundo perfil da flange de transição. Se a opção Ativar/Desativar visualização de operação é ativada na caixa de diálogo, é obtida uma visualização dos resultados da flange transitada.
  4. Na guia Forma da caixa de diálogo Flange de transição, é possível ativar Convergir para fazer com que as linha de centro de dobra convirjam em um ponto.
  5. Opcionalmente, é possível selecionar um controle de faceta alternativo e inserir um valor de controle correspondente.
  6. Opcionalmente, especifique um valor de raio da dobra diferente do da regra de chapa de metal ativa.
  7. Na guia Opções de desdobramento, é possível especificar uma regra de desdobramento diferente da definida na regra de chapa de metal ativa.
  8. Clique em Ok para criar a flange de transição e fechar a caixa de diálogo.
Notas:
  1. Clique em Cancelar a qualquer momento para descartar os valores inseridos e fechar a caixa de diálogo Flange de transição.
  2. Uma vez que uma operação Flange de transição é criada utilizando a opção de saída por conformação ou batida, a opção de saída da operação não pode ser editada. A operação pode ser excluída sem excluir os esboços de perfil e pode ser recriada usando o tipo de saída alternativo.
