Operações de flange de transição em uma chapa de metal

Uma operação de flange de transição de chapa de metal permite definir a forma usando dois esboços de perfil. A geometria do esboço pode representar a face interior ou exterior do material da chapa de metal. Também é possível representar o plano médio do material. Frequentemente, um perfil fechado define mais facilmente ambos os extremos de uma forma transicional. Estes tipos de projetos são prontamente reconhecidos em situações comumente encontradas, incluindo: projeto de trechos, capas de sistemas de ventilação e qualquer número de formas de contêiner.

As operações de flange de transição criadas com esboços de perfis fechados em um dos extremos podem ser planificadas facilmente após adicionar uma operação de rompimento de chapa de metal.

O Autodesk Inventor suporta as operações de flange de transição em um modelo moldado uniforme ou um modelo que possa ser criado usando as dobras retas de uma dobradeira.

Exemplos de flange de transição

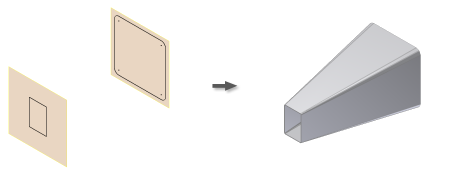

As ilustrações seguintes mostram exemplos de várias opções de entrada e saída para operações de flange de transição.

Nota: Emendas não são suportados nos perfis abertos ou fechados dos extremos das operações de flange de transição.

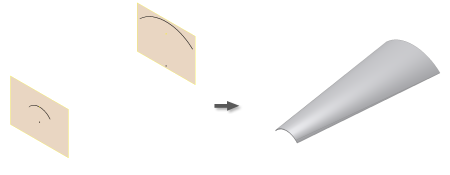

Perfis abertos similares: saída por conformação

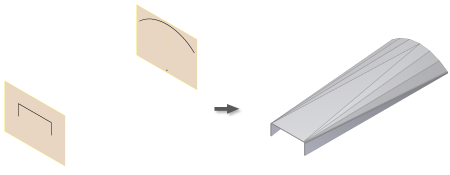

Perfis abertos diferentes: saída por batida

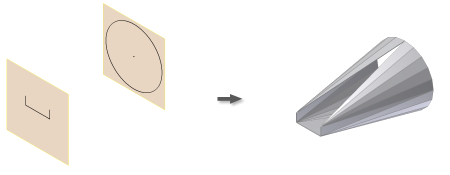

Perfis fechados a abertos: saída por batida

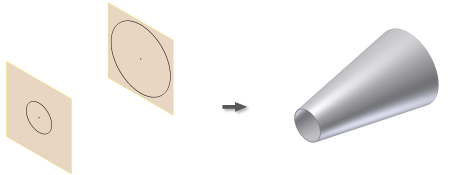

Perfis fechados circulares: saída por batida

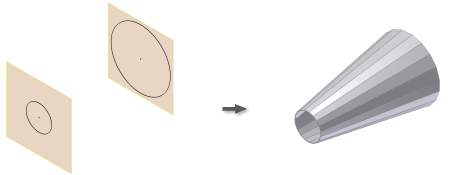

Perfis fechados circulares: saída por conformação

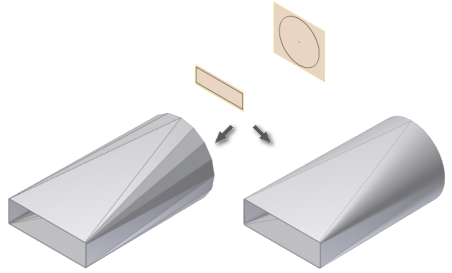

Perfis fechados circulares a retangulares com ângulos agudos: saída por batida

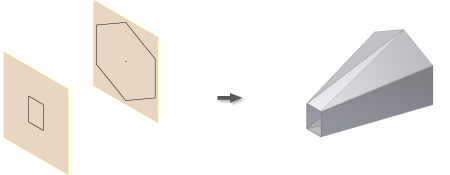

Perfis fechados poligonais a retangulares com ângulos agudos: saída por conformação

Perfis fechados retangulares com ângulos arredondados a ângulos agudos: saída por batida

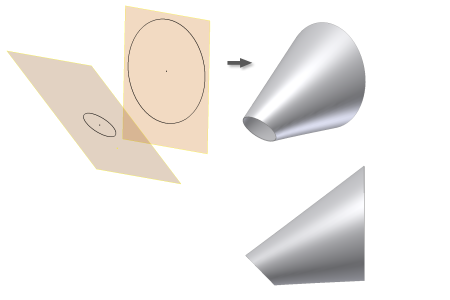

Perfis fechados circulares não paralelos: saída por conformação

Nota: A imagem inferior direita exibe a flange de transição resultante vista a partir de uma perspectiva perpendicular aos planos do esboço.
