Criação de uma flange de transição para saída moldada

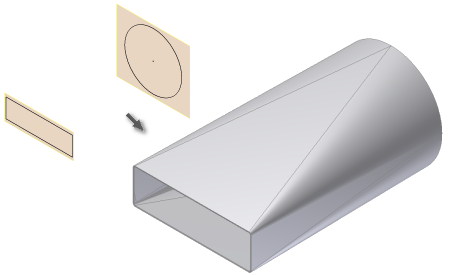

Em determinadas situações de projeto, é necessário inserir formas suaves e transicionais por conformação. O Autodesk Inventor suporta uma opção de saída por conformação que requer a seleção de dois perfis de esboço como entrada.

  1. Na faixa de opções, clique na guia Chapa de metal painel Criar Flange de transição . A caixa de diálogo Flange de transição é exibida.
  2. Na janela de desenho, clique na geometria visível do esboço que define o primeiro perfil da flange de transição.
  3. Na janela de desenho, clique na geometria visível do esboço que define o segundo perfil da flange de transição. Se a opção Ativar/Desativar visualização de operação estiver selecionada na caixa de diálogo, o resultado da flange de transição será visualizado.
  4. Na caixa de diálogo Flange de transição, clique na opção de saída por conformação na guia Forma. Se a opção Ativar/Desativar visualização de operação estiver selecionada na caixa de diálogo, os resultados suaves, por conformação da flange de transição serão visualizados.
  5. Na guia Forma da caixa de diálogo Flange de transição, é possível especificar um valor de raio da dobra diferente do definido na regra de chapa de metal ativa.
  6. Na guia Opções de desdobramento, é possível especificar uma regra de desdobramento diferente da definida na regra de chapa de metal ativa.
  7. Clique em Ok para criar a flange de transição e fechar a caixa de diálogo.
Notas:
  1. Clique em Cancelar a qualquer momento para descartar os valores inseridos e fechar a caixa de diálogo Flange de transição.
  2. Uma vez que uma operação Flange de transição é criada utilizando a opção de saída por conformação ou batida, a opção de saída da operação não pode ser editada. A operação pode ser excluída sem excluir os esboços de perfil e pode ser recriada usando o tipo de saída alternativo.
