Crie fios e cabos na montagem de cabos e fios.
Antes de começar a criar objetos de fiação, como fios e cabos, é possível definir várias opções de configuração padrão para criação adiante. Os padrões são definidos na caixa de diálogo Configurações de fiação.
- Ative Montagem de cabos e fios1 , se já não estiver ativo.
- Clique com o botão direito do mouse em Montagem de cabos e fios1, e selecione Configurações de fiação.
- Na guia Geral, examine as configurações de interesse e garanta que Utilizar superfícies para todos os segmentos e fios está selecionado (ele é selecionado por padrão) Escolha esta configuração para tempos de processamento mais rápido durante a criação e edição. Para representar segmentos e fios com sólidos, desmarque a caixa de verificação. Para representar segmentos e fios com sólidos, desmarque a caixa de verificação.
- Na guia Fios/Cabos, em Curvatura natural, selecione Sem curvatura natural
para exibir os fios como linhas retas para a montagem de cabos e fios. - Clique nas outras guias e examine as várias configurações.
- Clique em Ok.
Insira manualmente fios e cabos.
- Na guia Cabeamento elétrico, painel Criar, clique em Criar fio.
- Na caixa de diálogo Criar fio, aceite a ID de fio padrão (Fio1). A ID de fio é Fio acrescido de um número incremental (os números começam em 1).
- Na lista de fios, selecione o fio para inserir:
- Para categoria, selecione Genérico.
- Para nome, selecione 22AWG-GRN.

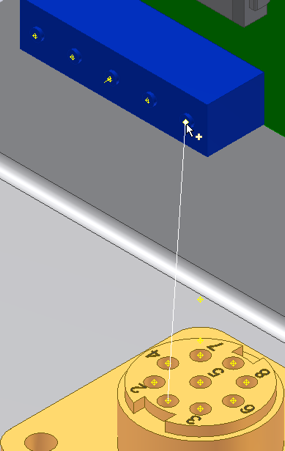

- Para iniciar o fio, selecione Pino 1. Mova o cursor sobre os pinos na peça 360124. Quando a dica de ferramenta é exibida como U3 Pino 1, clique no ponto de trabalho. Se as mensagens dinâmicas estão ativadas, a dica de ferramenta fornece informações adicionais.

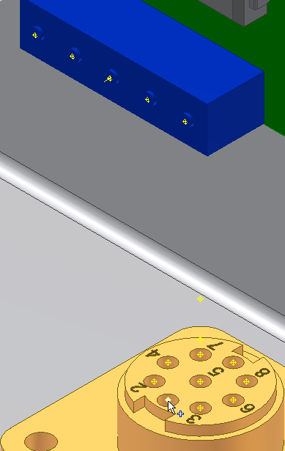

Nota: Para desligar os Prompts dinâmicos, na guia Ferramentas, clique em Opções de aplicativo. Na guia Geral, desmarque a caixa de verificação para Mostrar solicitação de comando (Prompts dinâmicos). - Para finalizar o fio, selecione Pino 2. Mova o cursor sobre os pinos na peça LTP. Quando a dica de ferramenta é exibida como J12 Pino 1, clique no ponto de trabalho.

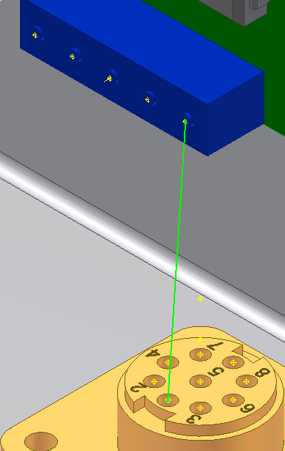

- Para criar o fio, clique em Aplicar. O fio é criado como linha de centro ou renderizado, dependendo da configuração de visualização. Por padrão, a exibição é definida para linha de centro para fios e cabos.
- Na caixa de diálogo Criar fio, clique em Cancelar para sair.
- Antes de adicionar os segundos arames, acesse a caixa de diálogo Configurações de fiação para Montagem de cabos e fios1. Altere a configuração da curvatura natural para fios e cabos para Com curvatura natural.

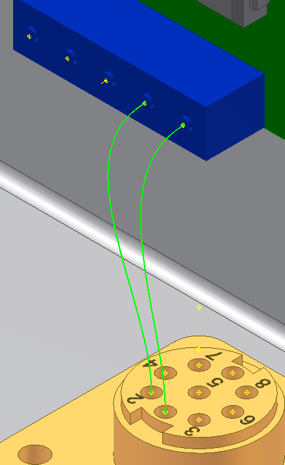

- Adicione ,ais um fio conectando U3 Pino 2 a J12 Pino 2. Nota: Se os fios ainda são descritos como linhas retas, volte e recrie os conectores. A curvatura natural é exibida somente entre conectores criados, desde que o processo de criação define a direção externa.
- Clique em Finalizar cabeamento elétrico para sair do ambiente de cabeamento elétrico. É possível visualizar os fios adicionados quando expandir a pasta Fios em Montagem de cabos e fios1.
