Operação de espiral

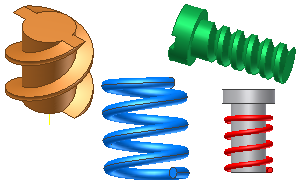

Uma espiral cria uma operação ou um corpo com base na hélice, ou roscas, em superfícies cilíndricas.

Uma espiral pode ser um novo corpo em uma peça com vários corpos .

Espirais para cortar roscas

Para criar roscas, especifique um perfil de espiral que represente a forma da rosca e utilize o ponto central do cilindro para criar o eixo de rotação.

Espirais para molas

Para criar molas, você pode utilizar as operações de espiral. Para uma mola de compressão, o corte não termina com um passo constante, mas é aplainado para que permaneça em posição vertical em uma superfície plana. Você pode especificar o ângulo de transição (distância) sobre o qual a espiral será aplainada.
  • O ângulo de transição de 90 graus atinge a transição para plano através de um quarto de volta.
  • O ângulo de transição de 180 graus atinge a transição para plano através de meia volta.
  • O valor de Ângulo plano define a extensão da extremidade plana (sem passo) da espiral (até 360 graus).
Dica: Para obter modelos de mola reais, use os Geradores de mola (Compressão, Extensão, Belleville, Torção), que estão disponíveis somente nas montagens. Em um arquivo de montagem, na faixa de opções, clique na guia Desenho, painel Mola.

Condições das extremidades da espiral

Você pode especificar que o início e a extremidade da espiral tenham um passo Natural ou Plano. Natural finaliza uma espiral sem um ângulo de transição ou extremidade plana. Plano finaliza uma espiral com uma distância de transição e uma parte de uma volta que não tenha passo. Se o início e a extremidade forem Natural, nenhum deles poderá ser selecionado.

Mostrar as condições dos extremos de espirais
