Crie e edite a curva da equação 3D

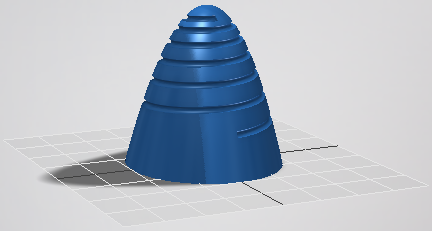

Utilize as curvas da equação para modelar uma geometria complexa, como os perfis do dente de engrenagem ou caminhos de varredura para bombas hidráulicas. Para gerar uma curva de equação, especifique as equações para definir a curva e uma faixa para avaliar as equações.

  1. Na faixa de opções, clique na Guia Modelo 3D painel Esboço Criar esboço 3D . Se há um esboço 2D ativo, clique com o botão direito do mouse e selecione Concluir esboço para fechar o ambiente 2D.
  2. Na faixa de opções, clique na Faixa de opções: Guia Esboço 3D Painel de Desenho Curva de equação para exibir a barra de ferramentas pequena.
  3. Selecione cartesianas, cilíndricas ou esféricas para especificar o sistema de coordenadas.
  4. Insira as equações para X, Y, Z, ou R θZ ou R, ϕ, θ dependendo do sistema de coordenadas selecionado.
  5. Insira os valores mínimo e máximo para t no Tmín e Tmáx campos.
  6. Clique em Ok para criar a ranhura e sair do comando. Clique em Aplicar para criar a ranhura e conservar o comando ranhura aberto.
  7. Adicionar cotas ou restrições entre a curva e outra geometria de esboço.

Mostre-me como criar e utilizar equação curvas

Formato de exemplo de equação

Esta tabela mostra exemplos do formato necessário para utilizar determinados operadores e funções.

  Cartesiano Cilíndrico Esférica

soma ou subtração

x(t): 1 mm * t + 1 mm

y(t): 1 mm * t - 1 mm

z(t): 1 mm * t - 1 mm

r(t): 1 mm * t + 1 mm

θ(t): 1 rad * t + 1 rad

z(t): 1 mm * t - 2 mm

r(t): 1 mm * t + 1 mm

ϕ(t): 1 rad * t + 1 rad

θ(t): 1 rad + t - 1 rad

Multiplicação ou divisão

x(t):2 mm * t

Y (T): 2 mm / t

Z (T): 2 mm / t

r(t): 3 mm * t

θ(t): 2 rad * t

z(t): 2 mm * t / 2

r(t): 3 mm *t

ϕ(t): 2 rad * t

θ(t): 2 rad / 2

Expoentes

x(t): (t ^ 2) * 1 mm

Y (T): 1 mm * por (t; 2)

Z (T): 1 mm * por (t; 2)

r(t): 1 mm * (t ^ 2)

θ( T): 1 rad * por (t; 2)

Z (T): 1 mm * (t ^ (1/2)

r(t): 1 mm * (t ^ 2)

ϕ( T): 1 rad * por (t; 2)

θ(t): 1 rad * (t ^ (1/2))

Funções de Trigonometria

x(t): 1 mm * sin(1 rad * t) + 1 mm * cos(1 rad * t)

Y (T): 1 mm * tan (1 rad * t)

Z (T): 1 mm * tan (1 rad * t)

R (T): 1 mm * cos (1 rad * t)

θ( T): 1 rad * sin (1 rad * t)

Z (T): 1 mm * tan (1 rad * t)

R (T): 1 mm * cos (1 rad * t)

ϕ( T): 1 rad * sin (1 rad * t)

θ( T): 1 rad * tan (1 rad * t)

Funções de Trigonometria Inversa

X (T): 1 mm * ASIN (T) / 1 rad + 1 mm * ASIN (T) / 1 rad

Y (T): 1 mm * ATAN (T) / 1 rad

Z (T): 1 mm * ATAN (T) / 1 rad

R (T): 1 mm * ACOS (T) / 1 rad

θ( T): ASIN (T)

Z (T): 1 mm * ATAN (T) / 1 rad

R (T): 1 mm * ACOS (T) / 1 rad

ϕ( T): ASIN (T)

θ( T): ATAN (T)

Hiperbólico

X (T): 1 mm * sinh (1 rad * t) + 1 mm * cosh (1 rad * t)

Y (T): 1 mm * tanh (1 rad * t)

Z (T): 1 mm * tanh (1 rad * t)

R (T): 1 mm * cosh (1 rad * t)

θ( T): 1 rad * sinh (1 rad * t)

Z (T): 1 mm * tanh (1 rad * t)

R (T): 1 mm * cosh (1 rad * t)

θ( T): 1 rad * sinh (1 rad * t)

ϕ( T): 1 rad * tanh (1 rad * t)

Sessão

X (T): 1 mm * Ln (T)

Y (T): 1 mm * registro (T)

Z (T): 1 mm * registro (T)

R (T): 1 mm * registro (T)

θ( T): 1 rad * Ln (T)

Z (T): 1 mm * Ln (T)

R (T): 1 mm * registro (T)

ϕ( T): 1 rad * Ln (T)

θ( T): 1 rad * Ln (T)

Editar curvas de equação 3D

Editar a equação para modificar a curva. Utilize cotas e restrições para controlar a posição da curva.

Em um esboço 3D ativo, utilize um ou vários dos seguintes métodos para editar uma curva da equação.
