Orientação e forma do cabo plano

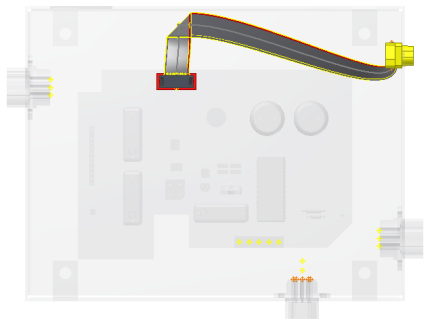

O cabo plano deve estar alinhado com a ranhura no cabo plano D-Sub do conector. Para controlar a orientação do cabo plano, é possível adicionar dobras únicas ou duplas de 90 graus em pontos de trabalho existentes ao longo do cabo.

Um cabo plano com uma dobra é uma única peça de cabo plano não processado. Para tarefas de modelagem, o cabo plano não é contínuo ao longo da dobra. Ao adicionar uma dobra, são criadas três entidades independentes: a entidade da dobra e a peça do cabo plano de cada lado. Cada entidade é representada como um nó no navegador.

Nota: Do mesmo jeito que edita outros objetos de fiação, é possível clicar nos pontos de trabalho do cabo plano com o botão direito do mouse e utilizar as ferramentas Redefinir ponto e Mover/Rotacionar 3D para mover os pontos de rota. Os pontos de trabalho do cabo plano não podem ser girados. No caso das dobras, apenas o ponto de trabalho utilizado para criar a dobra pode ser manipulado.

Ajuste do torque

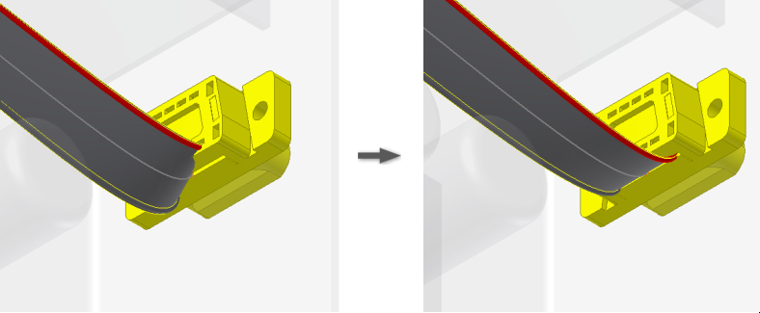

O corpo do cabo plano é alinhado paralelo à ranhura no conector do cabo plano flexível D-Sub. Para ajustar o cabo plano em um ponto selecionado, utilize o Controle de torção. Os manipuladores de rotação (1) permitem alterar a orientação atual. A bola de cor vermelha (2) é o indicador do condutor um. A barra de orientação (2) representa a orientação da superfície do cabo plano na localização selecionada.
