Insira duas vistas de conector utilizando as configurações de exibição padrão e, em seguida, substitua-as por outro conector.
-
Na vista de desenho, clique na
guia Diagrama unifilar
painel Criar
Inserir vistas de conectores
. - Na lista de conectores, desative a caixa de seleção correspondente a LTP:1 e clique em OK .

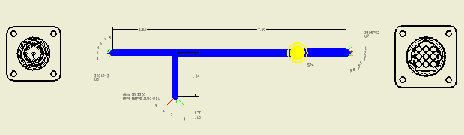

Os conectores selecionados serão inseridos utilizando-se as configurações de exibição padrão.
- Clique novamente em Inserir vistas de conectores.

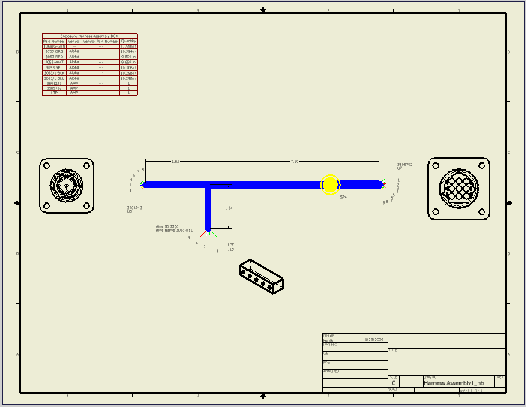

- Em Orientação, clique na seta para selecionar Superior direita ISO na lista e clique em OK.
- Salve o trabalho.
Para alterar as vistas após a inserção, clique com o botão direito na vista que deseja alterar e selecione Editar vista ou Editar orientação da vista. Para excluir uma vista base de conectores, clique com o botão direito do mouse na vista e selecione Excluir.
